换工位后的升级 亲手打造全套白色开放式主机[Migage]

Source

第1页:我有个大胆的想法

最近辣条所在的编辑部换了工位,在搬家的时候最让人头疼的就是让人头疼的个人物品,看着桌面上硕大的主机顿时有种想撞墙的冲动。位于右侧的NZXT S340虽然做工用料非常扎实,但真的太重了,装机后有40余斤,想要更换桌面布局着实痛苦。



正好前段时间本辣条在一段国外的装机视频上看到了一款开放式机箱,不同于某宝上零售的那种自制机箱,而是一整块镁铝合金切割制作而成的,看着非常有感觉,这款机箱(姑且叫做机箱)在天猫上的零售价高达1100元,犹豫了很久才下单。


No.7063

更巧的是,本辣条在一次偶然的机会中获得了一块华硕Z97 Mark S主板,每块主板上都有编号在上面,本辣条的这块是No.7063号。这款主板采用白色主体配灰色迷彩,全覆盖装甲,加上白色PCB,让人不禁想要攒一套全白色主机出来,然而本辣条的确没忍住,购买了全套白色的硬件,刚刚发工资也是够伤的。接下来就看看本辣条的奇葩主机装机过程吧。


第2页:从来没有的操作

从来没有的操作

这款Streacom BC1机箱的所有配件都集中到一块铝镁合金板上,用螺丝固定着,而上面的螺丝也全都不是摆设,每一颗都有用,所以没有一颗螺丝是备用的,一定要保管好。首先就是把两个支架拆下来,支撑起整个机箱,方便接下来的操作。

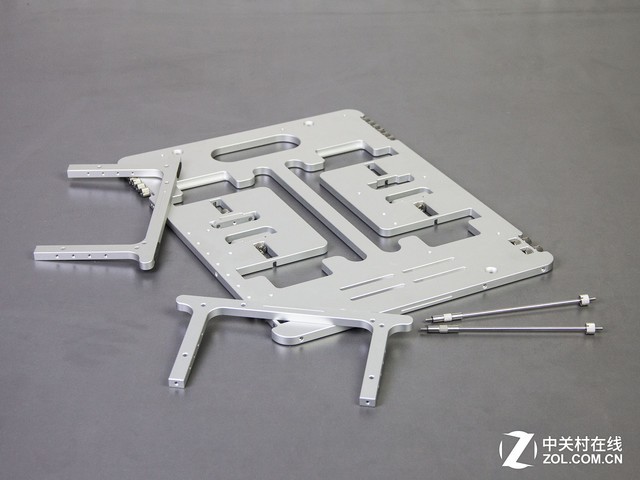

主体支架和显卡支架

整个平台采用完全免工具设计,所有的螺丝都带有螺纹,只要用手即可完成全部操作。包装内部配备了一张说明书,不过是各路国家的语言,看着有点费劲,不如直接上手来得快。

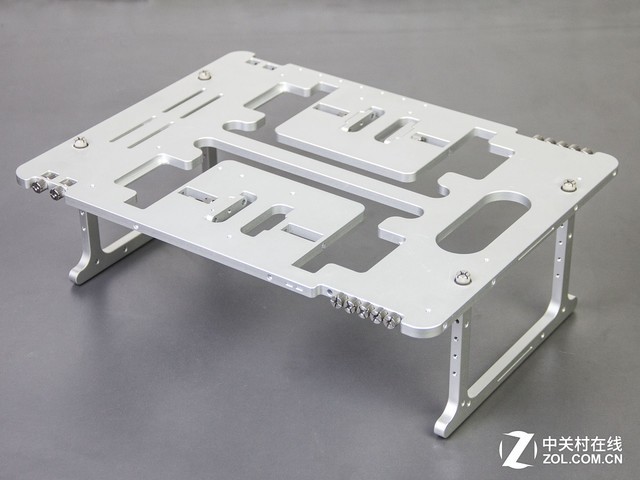

装好两个支架

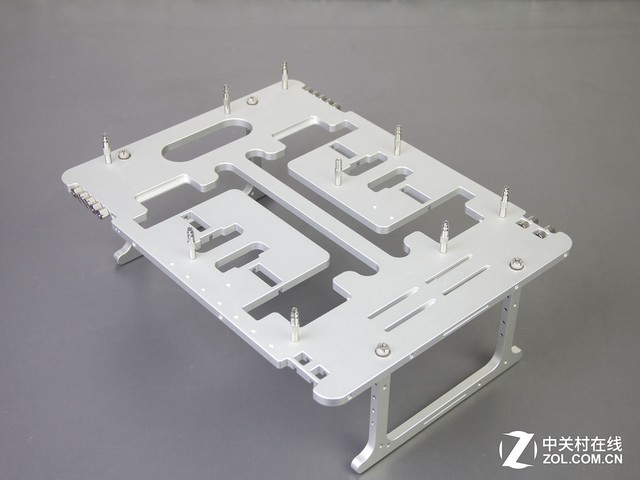

拧好主板支撑螺丝

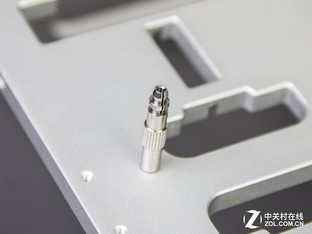

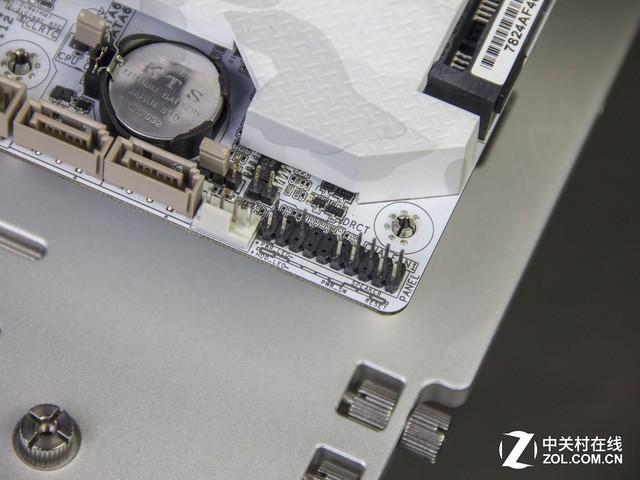

膨胀式与螺丝固定

主板固定螺丝一共分为两种,一种是膨胀的,能够直接将主板放入,并且顶端膨胀开卡住主板,取下的时候直接拿起主板即可。另一种是螺丝固定式的,主要用于普通玩家,不便于来回拆装主板。


第3页:总装开始

总装开始

接下来就开始总装了,第一步就是把CPU装入主板咯,非常简单的操作。

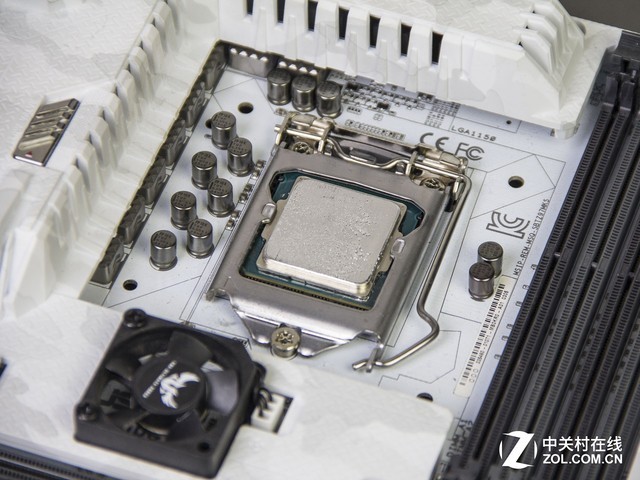

装入CPU

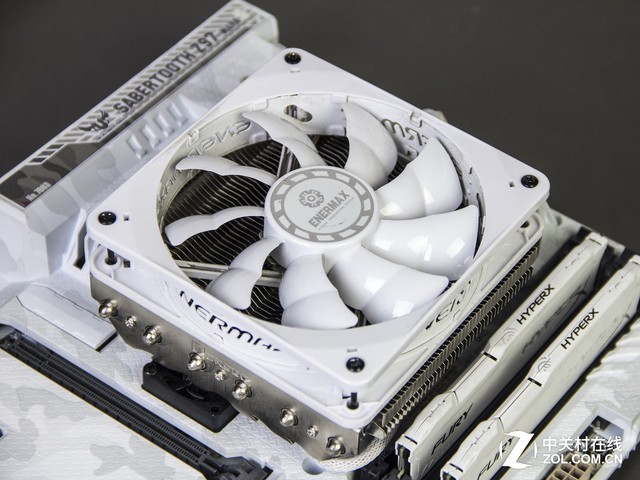

为了能给整台机器都配上白色的配件,特地找了一个乔思伯日蚀散热器,散热器的风扇边框与扇叶都是白色的,看上去非常的搭。


白色风扇


全白色老平台配件不容易找

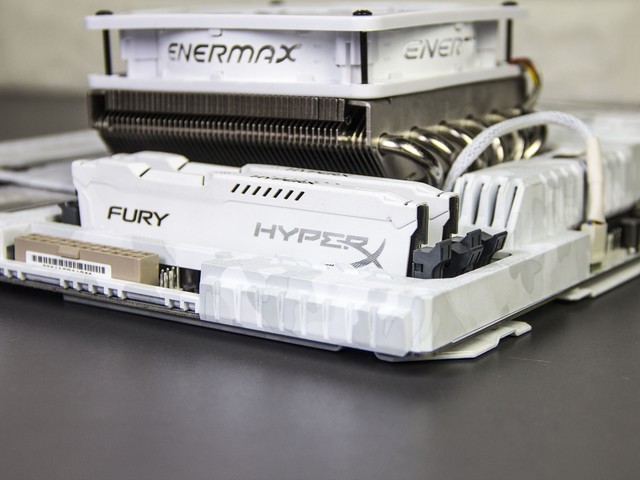

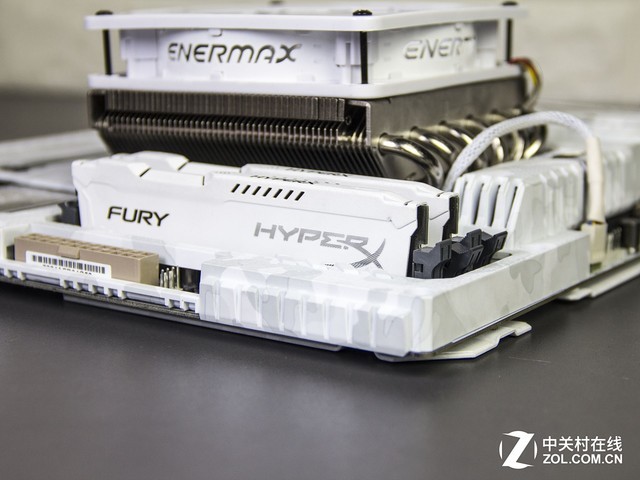

这两条金士顿内存是2014年在京东购买的,当时属于比较贵的内存,价格大概是379元,而黑色的内存比白色的便宜20元,然后不知道怎么就买了白色的这对。现在想升级的时候,已经找不到白色DDR3 4GB*2 1600这种了,据说是只生产了一批,能找到白色的也是8GB单条了。


电源也是白色

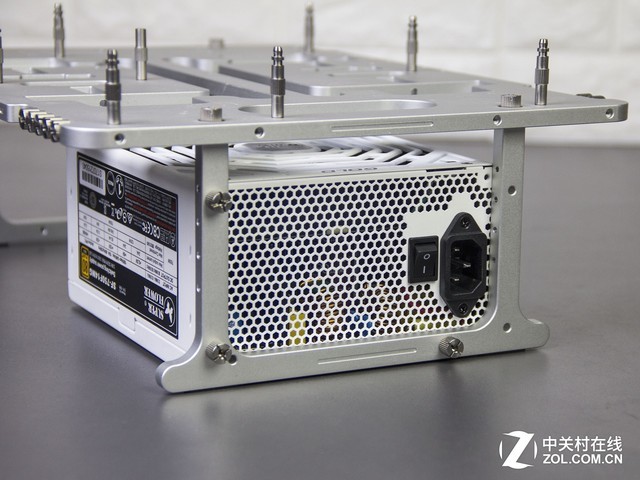

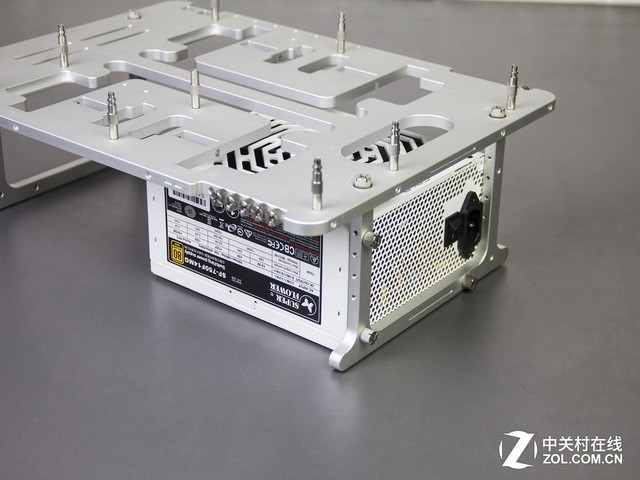

可通过手拧螺丝直接装在支架上

用于支撑的支架上面还有几个孔位,正好使用螺丝就可以将电源固定在上面,非常节约空间,而电源上方与主板下方的两层孔位则可以提供电源线的隐藏位置,因此就不怕神走线了,而且全模组电源也可以拿掉一些不必要的电源线,整理更加方便。

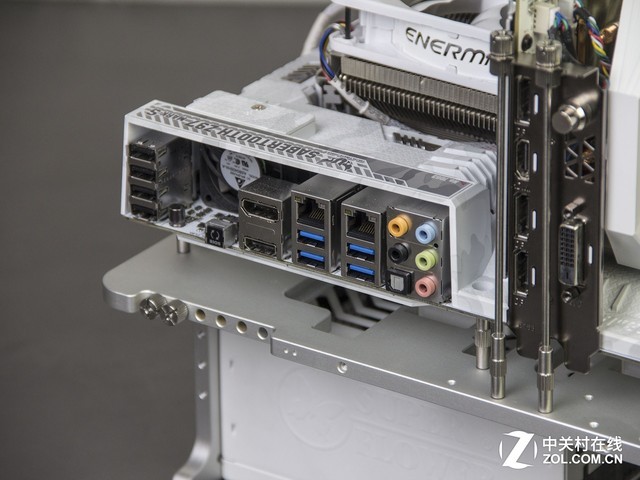

装入主板

装主板的过程非常简单,直接就将主板对准孔位放上去即可。

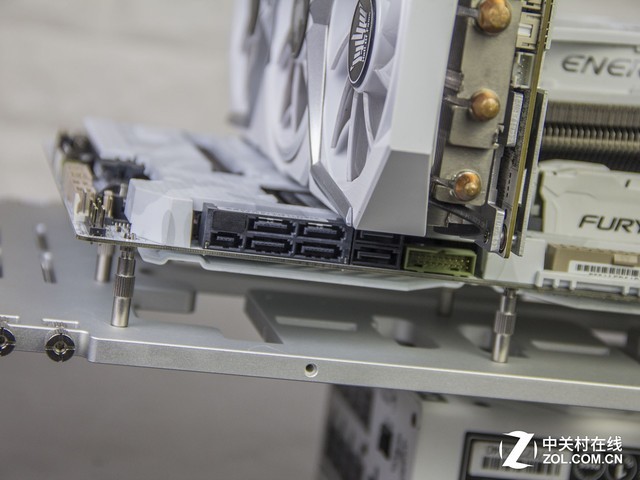

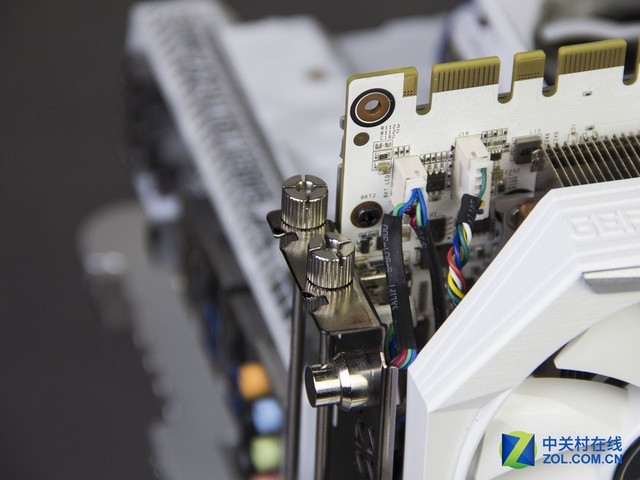

显卡支架

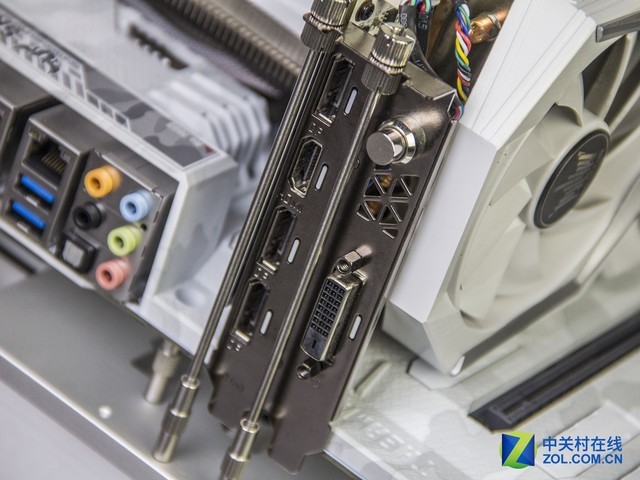

显卡固定方式

由于没有了PCI-E固定架,显卡的固定式个问题,但机智的思睿客使用了两根棍子来解决了这个问题。

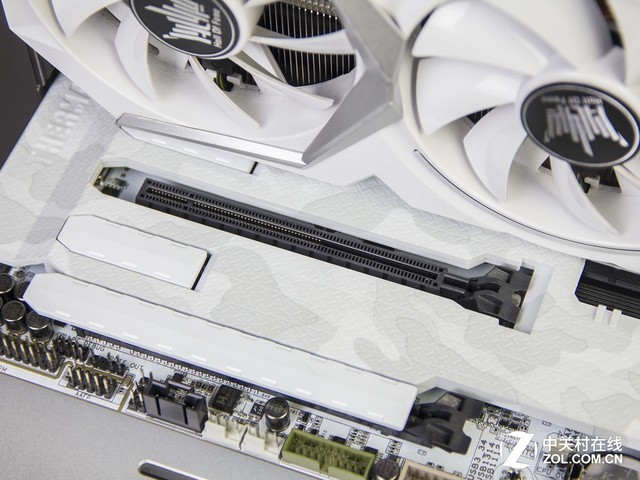

装入纯白色的GTX 1080 Ti HOF

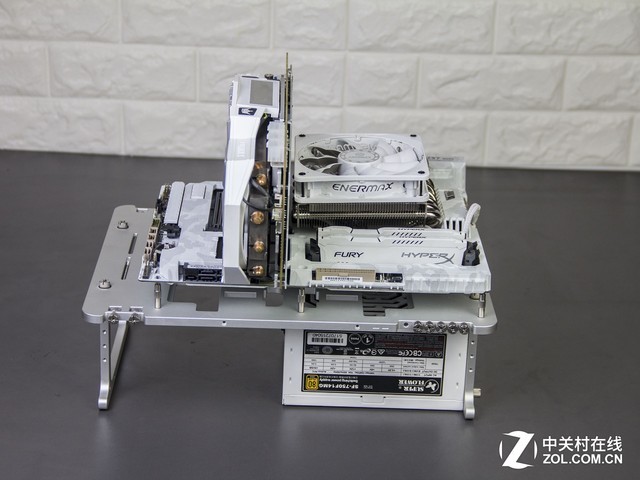

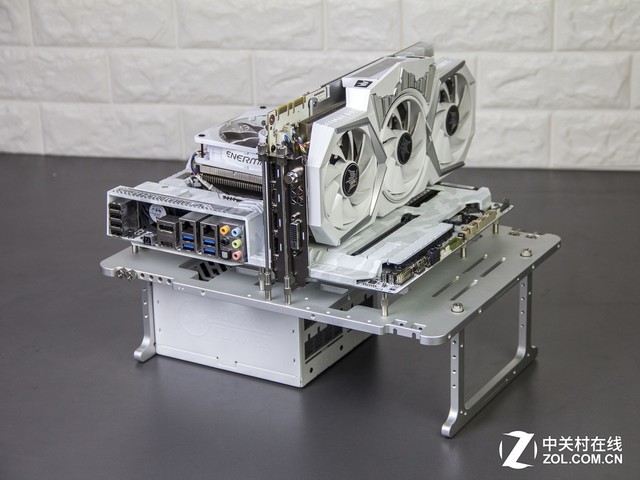

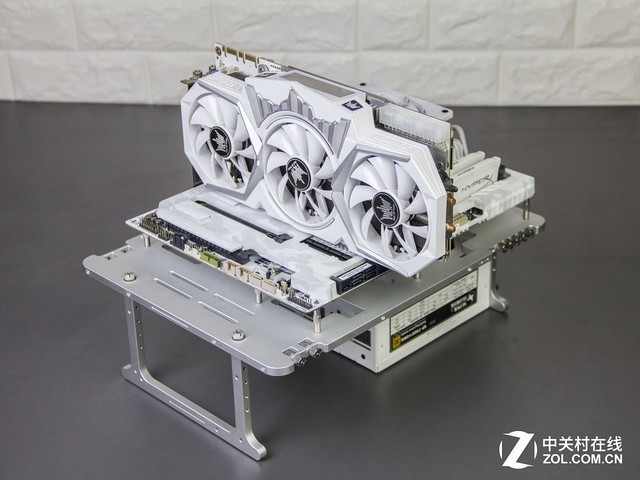

显卡将白色进行的非常彻底,纯白色的风扇、外壳、PCB,外壳上还有银色的装饰条,而在背面,整个背板也是采用拉丝铝合金背板,与整体风格非常搭配。至此,整个装机过程就基本完成了,只要连接好硬盘与电源线就可以开始使用了。下面我们一起来看一组这套平台的美图吧:









机箱显卡电源
