一、实验概述

1.1 实验目的

  • 掌握 Eth-Trunk 链路聚合 核心原理，区分静态LACP模式与手工负载分担模式

  • 熟练完成交换机双向LACP聚合组配置，实现多链路捆绑

  • 验证链路聚合的冗余备份、负载分担核心特性

  • 排查LACP经典故障：两端聚合模式不匹配导致接口无法加入聚合组

1.2 实验原理

Eth-Trunk（链路聚合）：将多条物理以太网链路捆绑为一条逻辑链路，实现链路带宽叠加、链路冗余备份，同时提升网络可靠性。

LACP 模式（静态聚合）：基于IEEE 802.3ad协议，通过交换机之间交互LACP协议报文，自动协商链路聚合状态、主动选择活跃链路、阻塞冗余链路，相比手工聚合模式更智能、可靠性更高。

核心优势：单条物理链路断开时，业务秒级切换，网络业务无中断、无丢包。

1.3 实验拓扑

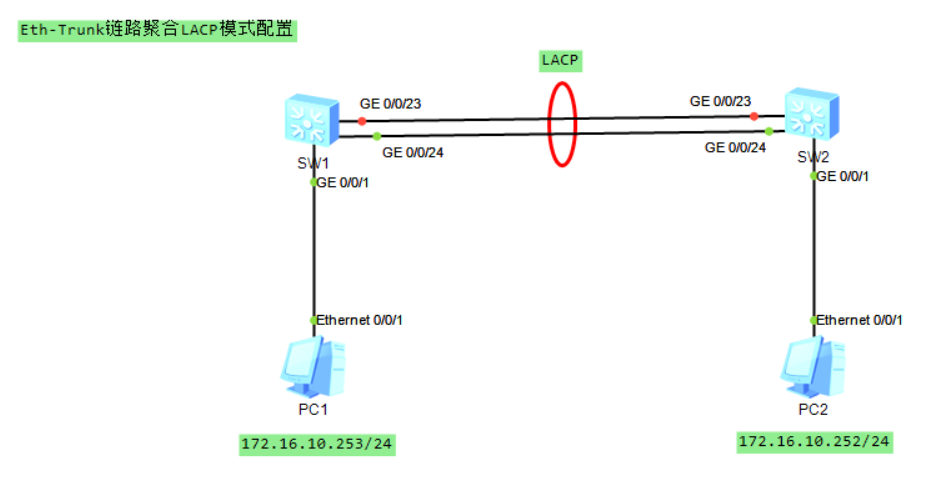

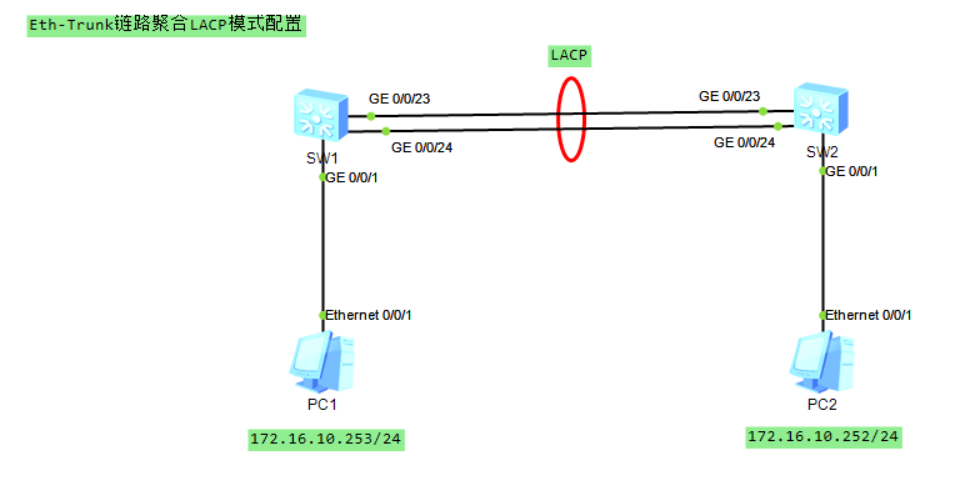

两台华为交换机 SW1、SW2 两两互联，双链路捆绑聚合：

  • SW1：G0/0/23、G0/0/24 接口

  • SW2：G0/0/23、G0/0/24 接口

  • 链路对应：SW1-G0/0/23 ↔ SW2-G0/0/23、SW1-G0/0/24 ↔ SW2-G0/0/24

  • 聚合模式：两端统一配置 lacp-static（静态LACP模式）

1.4 实验环境

  • 设备：华为交换机（S5700/S3700 均可）

  • 仿真软件：eNSP

  • 协议：IEEE 802.3ad LACP协议

二、完整配置步骤（带详细注解）

核心配置逻辑：创建聚合组→配置聚合模式→配置聚合组链路属性→加入物理接口

2.1 SW1 交换机配置

# 1.进入系统视图（用户视图切换为系统视图，才可配置全局参数）
<Huawei> sys

# 2.修改设备名称为SW1（方便设备区分，运维标准化）
[Huawei] sysname SW1

# 3.创建逻辑聚合组 Eth-Trunk 1（编号1，范围0-63可自定义）
[SW1] interface Eth-Trunk 1

# 4.配置聚合组模式为静态LACP（核心命令，必须两端一致）
# 可选模式：manual-load-balance（手工负载分担）、lacp-static（静态LACP）
[SW1-Eth-Trunk1] mode lacp-static

# 5.配置聚合组链路类型为Trunk（透传多VLAN，适配局域网多VLAN场景）
[SW1-Eth-Trunk1] port link-type trunk

# 6.允许所有VLAN通过聚合链路（生产环境可按需放行指定VLAN，实验全开方便测试）
[SW1-Eth-Trunk1] port trunk allow-pass vlan all

# 7.退出聚合组视图，返回系统视图
[SW1-Eth-Trunk1] quit

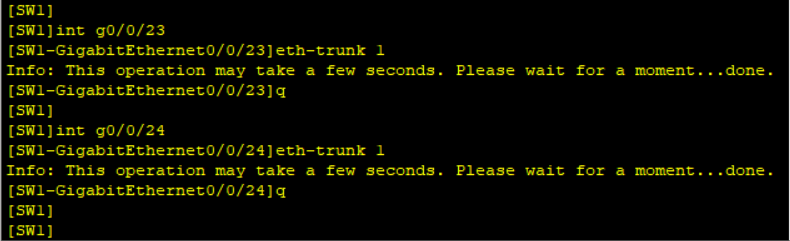

# 8.将物理接口G0/0/23加入Eth-Trunk 1聚合组
[SW1] interface GigabitEthernet 0/0/23
[SW1-GigabitEthernet0/0/23] eth-trunk 1
[SW1-GigabitEthernet0/0/23] quit

# 9.将物理接口G0/0/24加入Eth-Trunk 1聚合组
[SW1] interface GigabitEthernet 0/0/24
[SW1-GigabitEthernet0/0/24] eth-trunk 1
[SW1-GigabitEthernet0/24] quit

2.2 SW2 交换机配置

⚠️ 关键要点：SW2必须和SW1保持一致的聚合模式、链路类型、VLAN放行规则，否则聚合失败。

# 1.进入系统视图
<Huawei> sys

# 2.修改设备名称为SW2
[Huawei] sysname SW2

# 3.创建Eth-Trunk 1聚合组
[SW2] interface Eth-Trunk 1

# 4.配置为静态LACP模式（与SW1严格一致）
[SW2-Eth-Trunk1] mode lacp-static

# 5.配置链路类型为Trunk
[SW2-Eth-Trunk1] port link-type trunk

# 6.放行所有VLAN
[SW2-Eth-Trunk1] port trunk allow-pass vlan all

# 7.退出视图
[SW2-Eth-Trunk1] quit

# 8.物理接口G0/0/23加入聚合组
[SW2] interface GigabitEthernet 0/0/23
[SW2-GigabitEthernet0/0/23] eth-trunk 1
[SW2-GigabitEthernet0/0/23] quit

# 9.物理接口G0/0/24加入聚合组
[SW2] interface GigabitEthernet 0/0/24
[SW2-GigabitEthernet0/0/24] eth-trunk 1
[SW2-GigabitEthernet0/0/24] quit

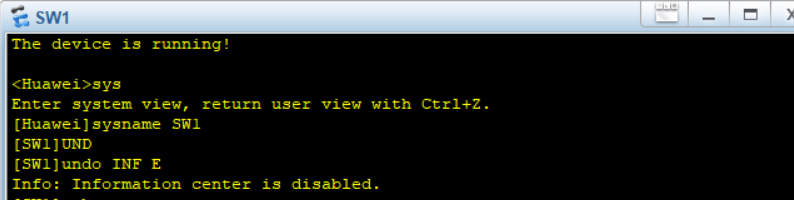

修改名称、关闭监听提示功能

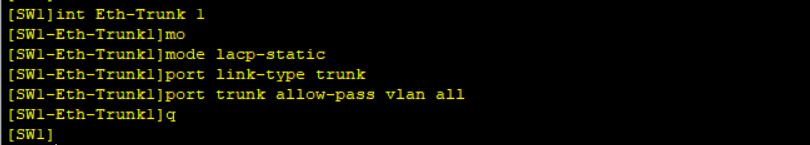

配置Eeth-trunk1接口
将g0/0/23&g0/0/24加入链路聚合组

三、实验验证（核心验证步骤）

3.1 查看聚合组状态与成员接口

在SW1、SW2任意一台设备执行查询命令，验证聚合配置生效。

# 查看Eth-Trunk详细信息、成员接口、聚合模式、链路状态
display eth-trunk 1

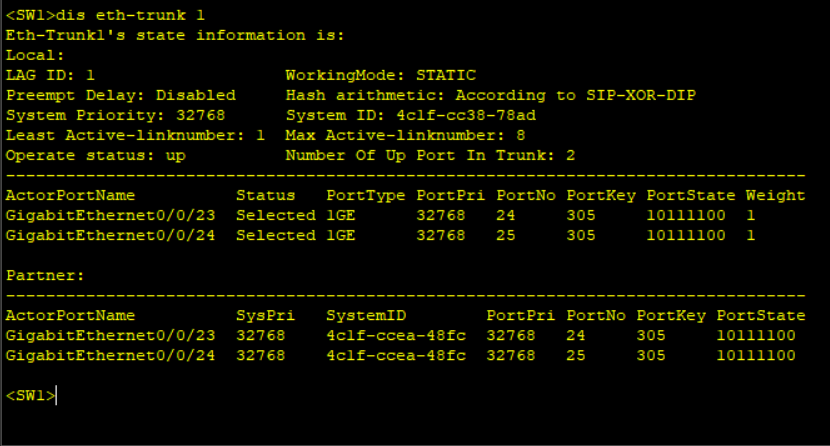

SW1查询结果
正常结果解读：

  • Trunk Mode：显示 LACP-STATIC（模式配置成功）

  • Member Ports：显示 G0/0/23、G0/0/24 两个接口

  • 接口状态为 Up（活跃转发状态）

  • 链路类型为 Trunk，允许VLAN通过

3.2 冗余备份功能验证（核心特性）

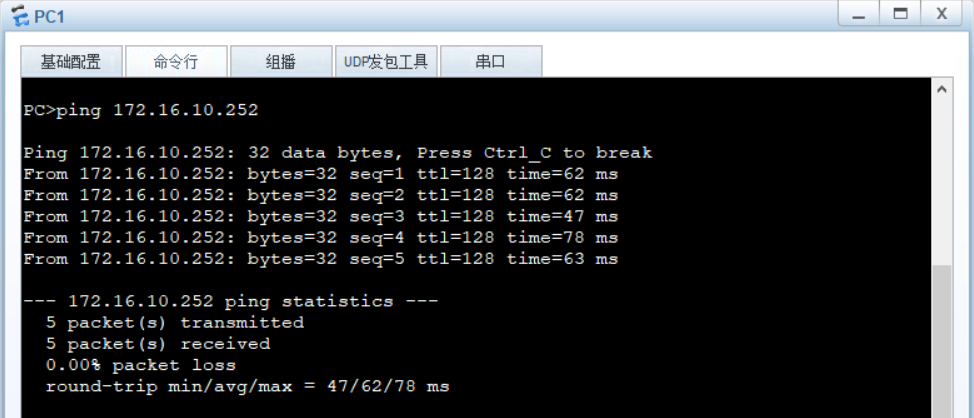

  1. 两台交换机下联终端，配置同网段IP，持续长ping测试

  2. 手动拔掉任意一根互联网线（如SW1-G0/0/23）

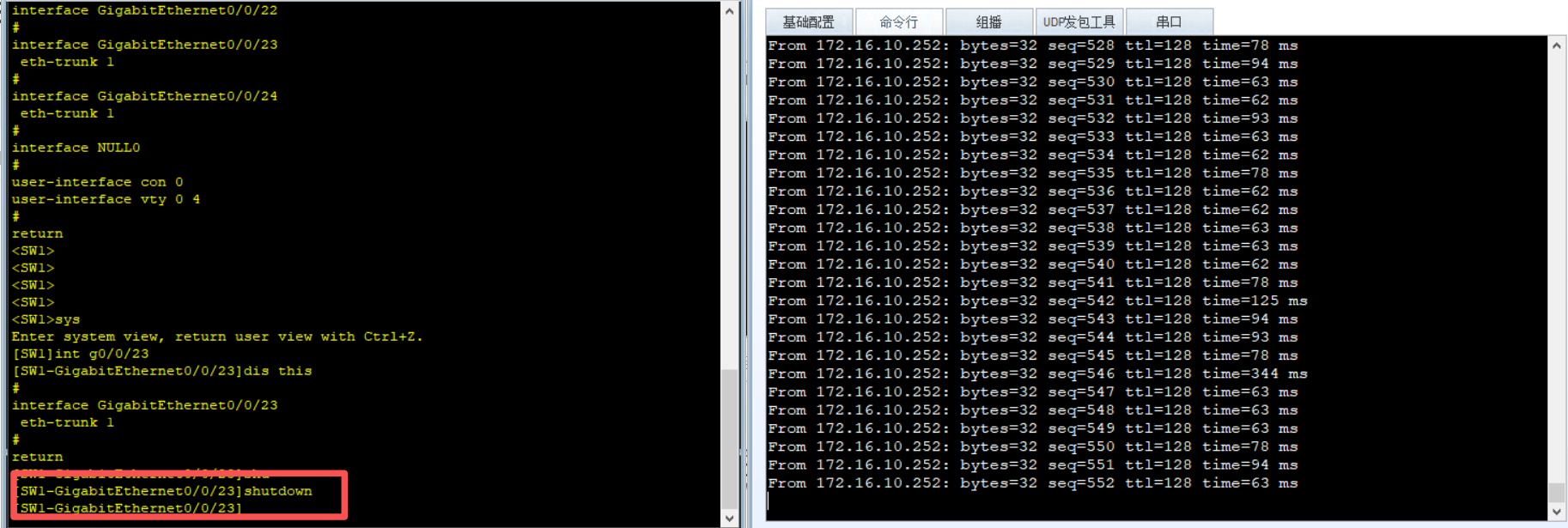

    shutdown g0/0/23后，会出现短时间连接超时，然后自动切换到另一条正常链路g0/0/24
    g0/0/23断开

  3. 实验现象：ping业务无中断、无丢包，网络秒级切换

    shutdown g0/0/23后，会出现短时间连接超时，然后自动切换到另一条正常链路g0/0/24

  4. 原理：LACP协议自动检测链路故障，将流量快速切换至剩余正常链路，实现链路冗余

四、经典故障模拟与排查（高频面试/工程问题）

4.1 故障现象

两端聚合模式不一致，物理接口无法加入Eth-Trunk聚合组，链路聚合失效，单链路工作，无冗余备份。

4.2 故障复现

  • SW1 保持配置：mode lacp-static（静态LACP模式）

  • SW2 修改聚合模式为手工模式：mode manual load-balance

# SW2故障配置
[SW2-Eth-Trunk1] mode manual load-balance

4.3 故障原因分析

LACP聚合的强制约束条件：链路两端Eth-Trunk聚合模式必须完全一致。

  • 一端LACP静态模式、一端手工负载分担模式，协议报文协商失败

  • 设备判定链路参数不匹配，拒绝物理接口加入聚合组

  • 最终结果：聚合组不生效，链路无捆绑、无冗余、无带宽叠加

4.4 故障解决方法

统一两端聚合模式，恢复一致配置即可：

# SW2重新配置为静态LACP模式，与对端匹配
[SW2-Eth-Trunk1] mode lacp-static

配置完成后，再次执行 display eth-trunk 1，接口正常加入聚合组，故障修复。

五、实验核心总结（干货重点）

  1. 配置顺序不能乱：先创建聚合组、配模式、配链路属性，最后加入物理接口，否则接口无法正常绑定

  2. 两端参数必须一致：聚合模式、链路类型、VLAN放行、速率双工必须全网统一，是聚合生效的前提

  3. LACP核心价值：智能协商、故障自动切换、链路冗余，相比手工聚合更适合生产核心链路

  4. 经典故障口诀：模式不匹配，聚合不生效；参数不一致，链路不捆绑
