三层架构实验

Source

三层架构(3-tier architecture) 通常意义上的三层架构就是将整个业务应用划分为:表现层(UI)、业务逻辑层(BLL)、数据访问层(DAL)。区分层次的目的即为了“高内聚,低耦合”的思想
将网关配置汇聚层和或者核心层
两种设置方法各有利弊:

1.设在核心:

优点:集中式管理,当网络出现故障时,可以很快定位故障位置,管理和配置比较方便

缺点:单点故障可能造成全网瘫痪

2.设在汇聚:

优点:不会占用核心资源,单点故障只会影响局部网络

缺点:采用分布式管理,当网络出现问题时,很难定位故障点,管理和配置不方便

三层架构实验

今天的要求是通过所学知识完成三层架构的搭建
第一步 拓扑搭建
第二步 IP 划分
第三步 配置vlan
第四步 配置STP
第五步 配置VRRP网关冗余
第六步 配置OSPF
第七步 配置DHCP
第八步 配置NAT
第九步 排错

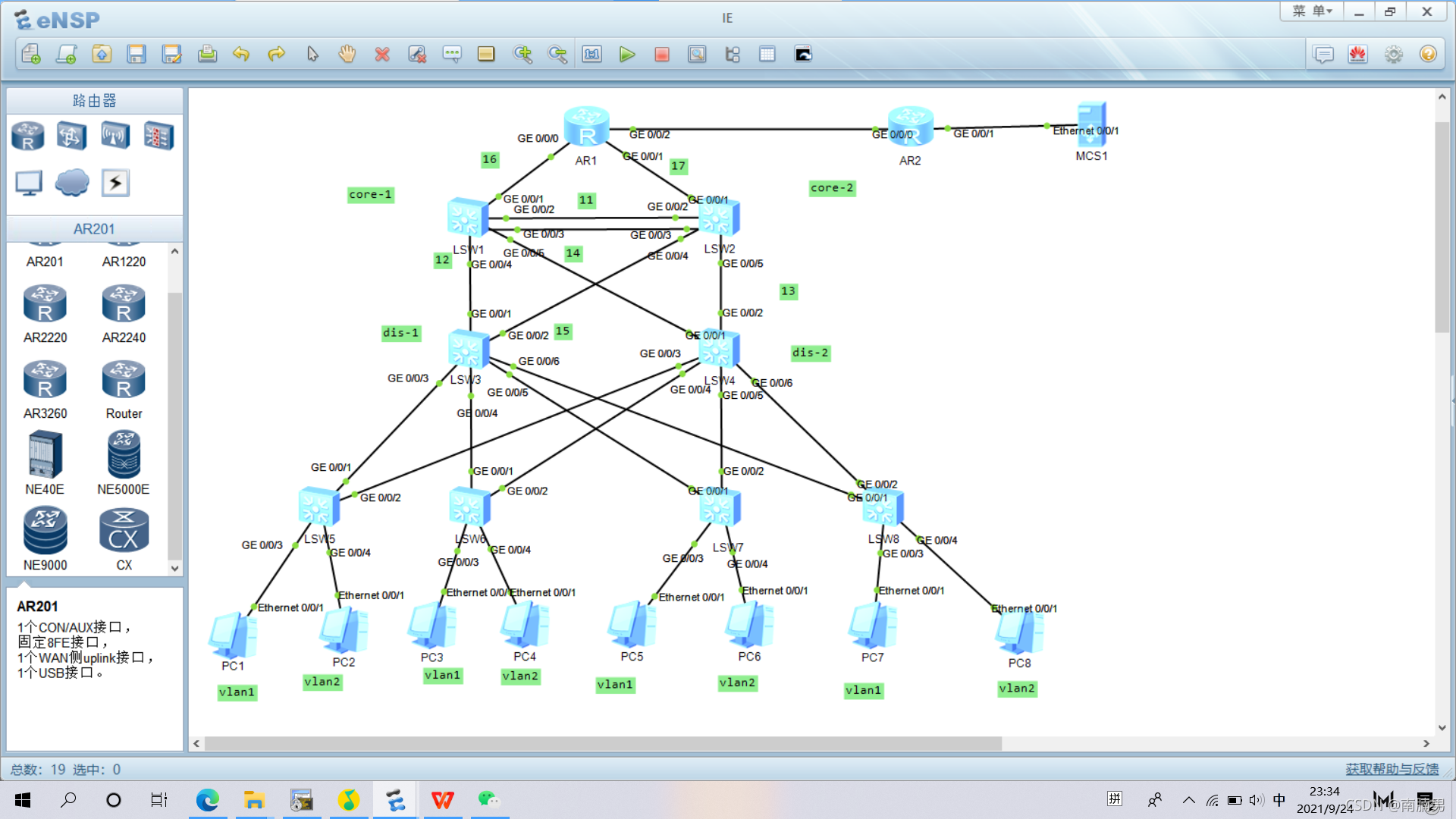

第一步拓扑结构的搭建
在这里插入图片描述

第二步IP的划分
先将核心层的连线进行汇聚

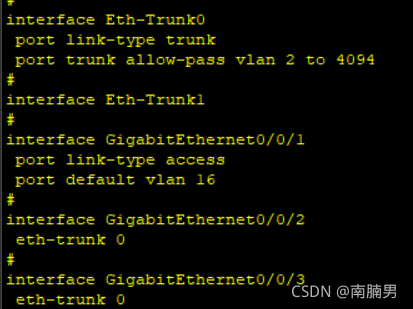

将0/0/2和0/0/3划入Eth-Trunk0中在这里插入图片描述
计划是 dis-1 和dis-2 下面的划分为vlan100 和 vlan200
vlan100 的IP地址为10.1.100.0/24
vlan200的IP地址为10.1.200.0/24
其余IP分别为10.1.11.0/24、10.1.12.0/24、10.1.13.0/24、10.1.14.0/24、10.1.15.0/24、10.1.16.0/24、10.1.17.0/24、10.1.18.0/24、10.1.19.0/24
然后再每个交换机上配置 vlan 100、200 11 to 19的vlan
然后配置trunk干道
在接入层下面的电脑和连接路由器的接口配置access接口
在其他接口配置trunk接口

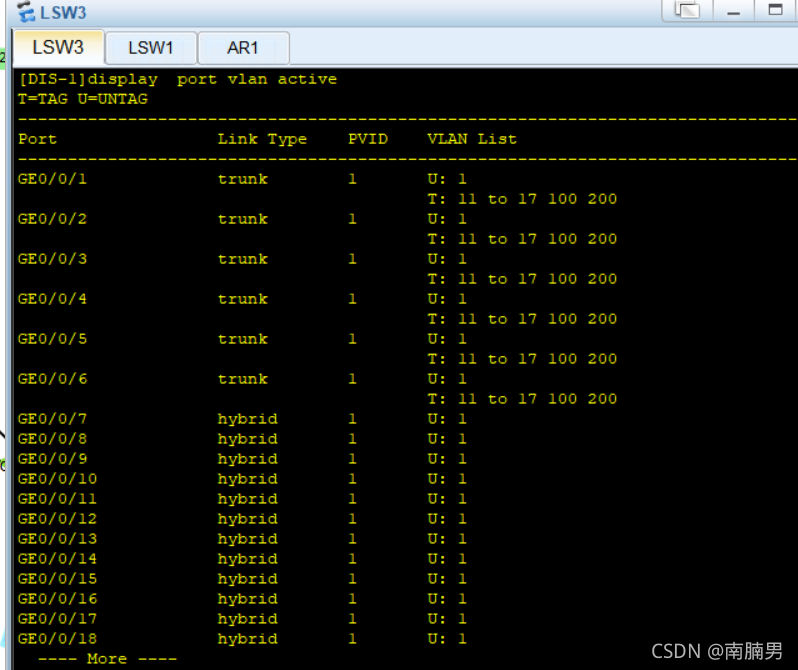

以DIS-1为例
在这里插入图片描述

配置完成了以后进入下一步
三,配置STP生成树
将vlan100划入实例1中
将vlan200划入实例2中
并配置STP
将CORE-1设置为实例1的主根 实例2的备份根
将CORE-2设置为实例2的主根 实例1的备份根

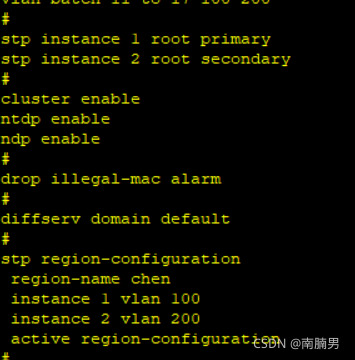

CORE的配置:
在这里插入图片描述

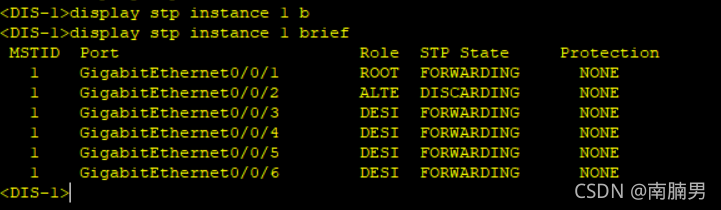

查看汇聚层的stp接口状态,根端口\指定端口\堵塞接口
在这里插入图片描述
根据接口状态判断stp运行正常符合预期期望
接下来配置VRRP虚拟网关,网关冗余
将网关配置在汇聚层上,
在Vlanif上配置

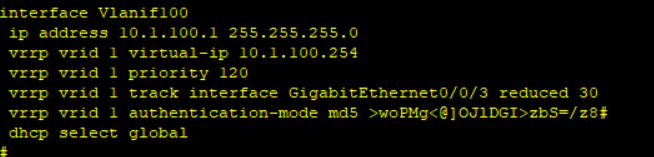

IP地址为10.1.100.1\24 虚拟网关是10.1.100.254/24
设置网关的优先级为120
并且设置上行链路追踪,如果有接口断裂是减去30优先级,这时如果优先级低于备份网关的优先级时则会切换网关,并且开启认证模式.
在这里插入图片描述
在DIS-1上配置Vlan100的网关和vlan200的备份网关

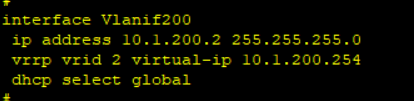

在DIS-2上配置Vlan200的网关和vlan100的备份网关
在这里插入图片描述
配置完网关以后建DHCP池塘
dhcp enable 开启DHCP服务
在这里插入图片描述
在DIS-1和DIS-2上开启DHCP服务,并且在vlanif 100 和vlanif200上开启DHCP服务 dhcp select global
在这里插入图片描述

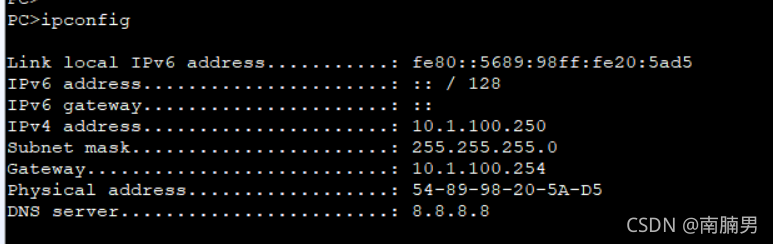

设备可以正常获取IP地址
接下来配置ospf的相应操作

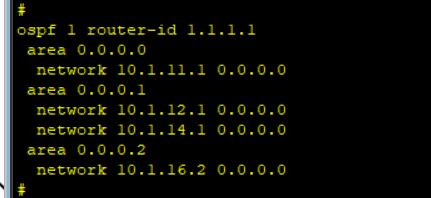

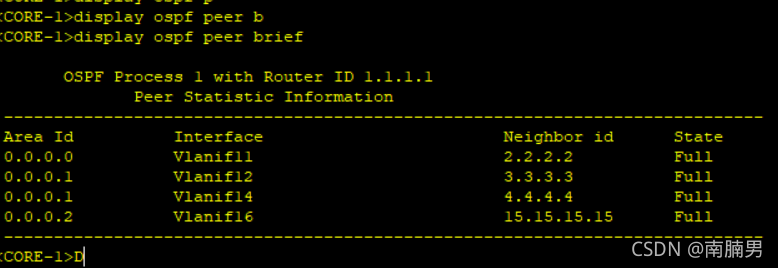

以CORE-1为例
在这里插入图片描述
在这里插入图片描述
ospf的五个包为 hello DBD LSR LSU LSACK
七个状态机为 down init 2-way exstart exchange loading full
配置完ospf以后配置NAT服务
由边界路由器向外网编辑一条缺省路由
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
再由ospf向内网强制下发一条缺省路由
在这里插入图片描述

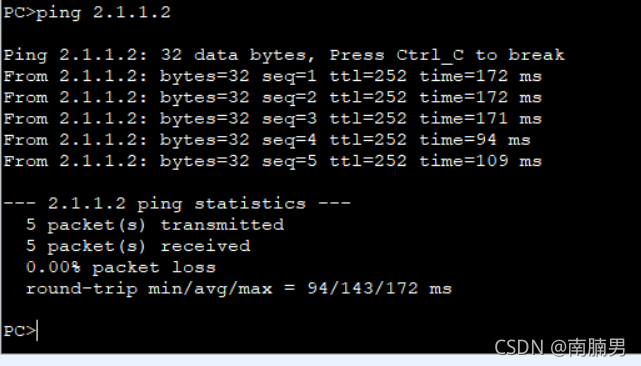

这时到达外网即可成功
在这里插入图片描述

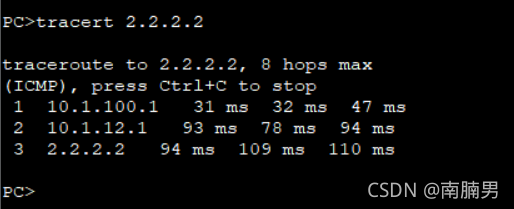

并且内网选路正常
在这里插入图片描述

实验到这里就结束了.到目前为止STP接口分配正确,路由选路正常.全网可达
