本章将会复习网络高级应用STP生成树，速端口，加实验。

一.知识点总结

1.生成树STP

生成树的概念：
逻辑上闭掉几个口，让环路变成树形接口，当物理端口损坏后逻辑关闭的口在自动打开

2.生成树的算法

第一步，选择根网桥(交换机)

选择网桥(交换机)id最小的作为根网桥(网桥优先级+网桥的mac地址)

第二步，选择根端口
(在每个非根网桥上选一个端口作为根端口)

选离根网桥最近的口作为根端口
选端口连接的对端的交换机网桥id 最小的为根端口
选端口连接的对端端口的端口id 最小的为根端口

第三步，选择指定端口(在每条线上面两个端口中在选出一个作为指定端口）

根网桥上的端口都是指定端口
选到根网桥距离最近的为指定端口
选择自己所在的交换机网桥id最小的端口为指定端口
选择自己端口id最小的作为指定端口

3.人为配置的作用

避免性能差的交换机自动变成根网桥
配置交换机的负载均衡

4.生成树的配置

spanning-tree vlan 10 root primary
spanning-tree vlan 20 root secondary

5.速端口的作用和配置

作用：让连接电脑的交换机端口避免参与生成树计算，从而提高收敛效率
配置：spanning-tree portfast

二.三层生成树速端口实验

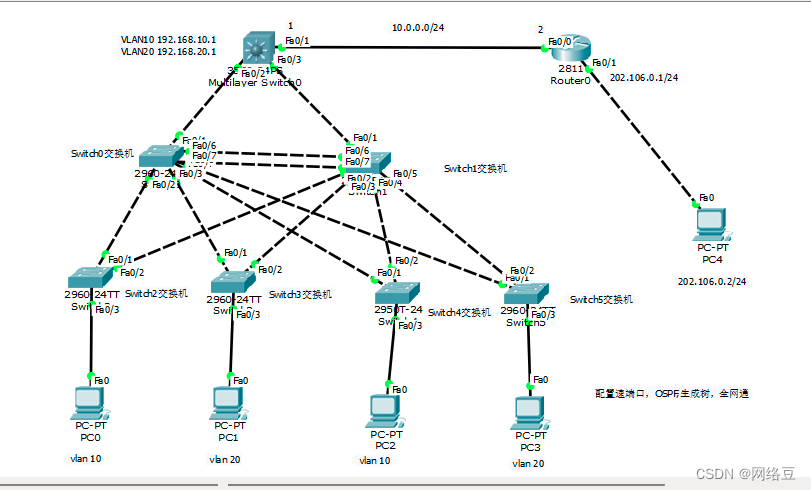

实验要求

配置三层交换
生成树
VTP
速端口
全网通

实验命令

三层交换机上的配置

Switch(config)#ip routing

Switch(config)#int f0/1

Switch(config-if)#no sw

Switch(config-if)#ip add 10.0.0.1 255.255.255.0

Switch(config-if)#no sh

三层与交换机接口trunk（需要封装）

Switch(config)#int range f0/2-3

Switch(config-if-range)#sw trunk encapsulation dot1q -------->封装命令

Switch(config-if-range)#sw mo tr

添加VLAN

Switch(config)#vlan 10

Switch(config-vlan)#vlan 20

VLAN 10配地址

Switch(config)#int vlan 10

Switch(config-if)#ip add 192.168.10.1 255.255.255.0

Switch(config-if)#no sh

VLAN 20配地址

Switch(config)#int vlan 20

Switch(config-if)#ip add 192.168.20.1 255.255.255.0

Switch(config-if)#no sh

OSPF动态配置

Switch(config)#router ospf 1

Switch(config-router)#router-id 1.1.1.1

Switch(config-router)#network 192.168.10.0 0.0.0.255 area 0

Switch(config-router)#network 192.168.20.0 0.0.0.255 area 0

Switch(config-router)#network 10.0.0.0 0.0.0.255 area 0

交换机上的配置

Switch0交换机

Switch>en

Switch#config

接口trunk

Switch(config)#int range f0/1-7

Switch(config-if-range)#sw mo tr

以太网通道配置

Switch(config)#int range f0/6-7

Switch(config-if-range)#channel-group 1 mode on

添加VLAN

Switch(config)#vlan 10

Switch(config-vlan)#vlan 20

VTP配置

Switch(config)#vtp domain 123

Switch(config)#vtp mode server

生成树STP

Switch(config)#spanning-tree vlan 10 root primary

Switch(config)#spanning-tree vlan 20 root secondary

Switch1交换机

Switch>en

Switch#config

接口trunk

Switch(config)#int range f0/1-7

Switch(config-if-range)#sw mo tr

以太网通道配置

Switch(config)#int range f0/6-7

Switch(config-if-range)#channel-group 1 mode on

VTP配置

Switch(config)#vtp domain 123

Switch(config)#vtp mode client

生成树STP

Switch(config)#spanning-tree vlan 10 root secondary

Switch(config)#spanning-tree vlan 20 root primary

Switch2交换机

Switch>en

Switch#config

接口trunk

Switch(config)#int range f0/1-2

Switch(config-if-range)#sw mo tr

VTP配置

Switch(config)#vtp domain 123

Switch(config)#vtp mode client

接口封装VLAN

Switch(config)#int f0/3

Switch(config-if)#sw ac vlan 10

速端口配置

Switch(config-if)#spanning-tree portfast

Switch3交换机

Switch>en

Switch#config

接口trunk

Switch(config)#int range f0/1-2

Switch(config-if-range)#sw mo tr

VTP配置

Switch(config)#vtp domain 123

Switch(config)#vtp mode client

接口封装VLAN

Switch(config)#int f0/3

Switch(config-if)#sw ac vlan 20

速端口配置

Switch(config-if)#spanning-tree portfast

Switch4交换机

Switch>en

Switch#config

接口trunk

Switch(config)#int range f0/1-2

Switch(config-if-range)#sw mo tr

VTP配置

Switch(config)#vtp domain 123

Switch(config)#vtp mode client

接口封装VLAN

Switch(config)#int f0/3

Switch(config-if)#sw ac vlan 10

速端口配置

Switch(config-if)#spanning-tree portfast

Switch5交换机

Switch>en

Switch#config

接口trunk

Switch(config)#int range f0/1-2

Switch(config-if-range)#sw mo tr

VTP配置

Switch(config)#vtp domain 123

Switch(config)#vtp mode client

接口封装VLAN

Switch(config)#int f0/3

Switch(config-if)#sw access vlan 20

速端口配置

Switch(config-if)#spanning-tree portfast

路由器配置

Router>en

Router#config

接口地址

Router(config)#int f0/0

Router(config-if)#ip add 10.0.0.2 255.255.255.0

Router(config-if)#no sh

Router(config)#int f0/1

Router(config-if)#ip add 202.106.0.1 255.255.255.0

Router(config-if)#no sh

OSPF动态

Router(config)#router ospf 1

Router(config-router)#router-id 2.2.2.2

Router(config-router)#network 10.0.0.0 0.0.0.255 area 0

Router(config-router)#network 202.106.0.0 0.0.0.255 area 0

电脑配置

pc0 192.168.10.2 255.255.255.0 192.168.10.1

pc1 192.168.20.2 255.255.255.0 192.168.20.1

pc2 192.168.10.3 255.255.255.0 192.168.10,1

pc3 192.168.20.3 255.255.255.0 192.168.20.1

pc4 202.106.0.2 255.255.255.0 202.106.0.1

测试

PC4 进行ping 测试分别ping pc0 pc1

测试成功
