在芯片设计中，有一个常被忽视却至关重要的领域——电源管理。如果说处理器是芯片的“大脑”，那么电源管理系统就是芯片的 “心脏与血液循环系统” 。它负责将外部电源转化为各个功能模块所需的精确电压和电流，确保芯片在正确的时间、以正确的功耗水平完成正确的任务。
随着芯片制程不断微缩、集成度持续攀升，电源管理设计正从“配角”走向“主角”。据估算，2025年全球电源管理芯片（PMIC）市场规模约为410亿至460亿美元。本文将系统梳理芯片电源管理设计的核心概念、关键技术与发展趋势。
一、为什么芯片需要专门的电源管理？
与传统微控制器通常仅需单一供电电压不同，现代SoC（System on a Chip）集成了CPU、GPU、内存控制器、AI加速器、无线通信单元等多种功能模块，每个模块对电压、电流、时序的要求各不相同。
以一颗典型的智能手机SoC为例：
- CPU核心：需要0.7V~1.2V的动态可调电压
- GPU模块：需要独立的1.0V左右供电
- I/O接口：需要1.8V或3.3V的电压
- DDR内存控制器：需要1.1V~1.2V
- 射频模块：对电源噪声极其敏感
与此同时，低功耗已成为芯片设计的首要挑战之一。为了满足功耗控制的需求，SoC通常被划分为多个电源域（Power Domain） ，不同的电源域可以独立上下电，从而实现灵活的功耗控制。
一句话理解：芯片的电源管理，就是为“一屋子需求各异的住户”精准配送“水电煤气”，既要保证每家都能用上，又不能让任何一家浪费。
二、电源管理系统的两级架构：PMIC与PMU
芯片的电源管理系统通常分为外部供电和内部管理两个层次。
2.1 PMIC：外部供电的“总变电站”
PMIC（Power Management IC，电源管理集成电路） 是一种高度专用的半导体器件，旨在管理和调节现代电子系统的电源需求。它充当电源分配的中枢，确保每个子系统在正确的时间获得适量的电源。
PMIC通常在单一芯片中集成多项关键功能：
- 电压调节：通过降压（Buck）、升压（Boost）或低压差线性稳压器（LDO）实现
- 电池充电与监测
- 电源时序逻辑
- 热管理
- 故障检测与保护

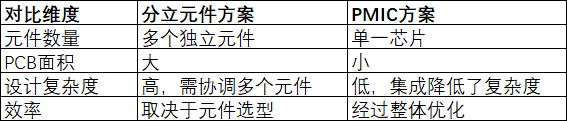

与传统的分立元件电源管理方案相比，PMIC的优势十分明显：
工艺演进：当前PMIC领域的一项关键演进在于制造工艺的转型——从传统的BiCMOS工艺向BCD（双极型-CMOS-DMOS）工艺过渡。制造节点也从2021年前的180nm~ 110nm，升级至当前的150nm~ 65nm区间。
2.2 PMU：芯片内部的“智能调度中心”
PMU（Power Management Unit，电源管理单元） 是集成在SoC内部的电源管理模块。它相当于外部PMIC和内部功能单元之间的桥梁。
PMU的典型功能包括：
- 控制开关机及上电/下电时序
- LDO和DC-DC的开关控制
- CPU电压与主频的动态调节
- 高温保护
- 电池充电管理
- 实时时钟（RTC）
- 低功耗模式管理
形象理解：PMIC是小区门口的“总变电站”（把高压电转为各户可用的市电），PMU则是每栋楼里的“配电箱+智能电表”（精确控制每户的用电量和用电时间）。
三、核心电源转换技术
电源管理芯片内部的核心电路，主要分为两大类电源转换器。
3.1 LDO：低压差线性稳压器
LDO（Low Dropout Regulator，低压差线性稳压器） 是一种线性稳压器，通过调整导通管的等效电阻来实现电压稳定输出。
优点：
- 电路简单，噪声极低
- 输出纹波小
- 响应速度快
缺点：
- 效率较低（特别是输入输出电压差大时）
- 只能降压，不能升压
LDO是SoC中对电源噪声敏感的模拟电路、射频电路和PLL等模块的首选供电方案。
3.2 DC-DC转换器
DC-DC转换器是将一种直流电压变换为另一种直流电压的装置。与LDO不同，DC-DC通过开关方式实现电压转换。
分类：
- 降压转换器（Buck） ：输出电压低于输入电压
- 升压转换器（Boost） ：输出电压高于输入电压
- 升降压转换器（Buck-Boost） ：可升可降
优点：
- 效率高（通常可达80%~95%）
- 可升压可降压
缺点：
- 电路复杂
- 输出纹波较大
- 需要外接电感
DC-DC转换器通常用于为CPU核心、DDR内存等高功耗数字模块供电。
四、低功耗设计的核心技术
低功耗是芯片电源管理的核心目标。功耗主要由两部分组成：
- 动态功耗：电路开关切换时消耗的能量，与工作电压的平方成正比
- 静态功耗（漏电流） ：晶体管在关断状态下的漏电，包括亚阈值漏流、栅漏流等
以下是几项关键的电源管理技术。
4.1 DVFS：动态电压频率调节
DVFS（Dynamic Voltage and Frequency Scaling，动态电压频率调节） 是最经典的动态功耗管理技术。其核心逻辑是：根据芯片当前的计算负载，动态调整工作电压和时钟频率。
- 当芯片需要高性能时，提升电压和频率
- 当芯片处于轻负载时，降低电压和频率以节省功耗
由于动态功耗与电压的平方成正比，降低电压能带来功耗的显著下降。DVFS通常在芯片设计阶段通过查表（Lookup Table）方式实现。
进阶技术：在先进工艺（如FD-SOI）中，还出现了DVBFS（动态电压、体偏压与频率调节） ，在DVFS基础上增加了体偏压调节维度，进一步优化能效。
4.2 电源门控（Power Gating）
电源门控是指当某个功能模块不需要工作时，完全切断其供电，从而实现近乎零的静态功耗。
电源门控分为：
- 细粒度电源门控：在每个标准单元级别控制供电
- 粗粒度电源门控：在整个模块或电源域级别控制供电
为实现电源门控，设计中需要引入电源开关（Power Switch） 和保持寄存器（Retention Register） ——后者在断电前保存关键状态，恢复供电后可快速恢复。
4.3 时钟门控（Clock Gating）
时钟门控通过减少时钟树的开关行为来节省动态功耗。当一个寄存器或逻辑模块不需要工作时，关闭通往该模块的时钟信号，从而减少不必要的翻转功耗。
4.4 多阈值电压（Multi-Vt）
在芯片设计中，不同逻辑单元可以使用不同阈值电压（Vt）的晶体管：
- 低阈值（Low-Vt） ：速度快，但漏电流大——用于关键时序路径
- 高阈值（High-Vt） ：速度慢，但漏电流小——用于非关键路径
通过合理分配低阈值和高阈值单元，可以在性能和功耗之间取得最佳平衡。
4.5 多电压域（Multi-Voltage Domain）
将芯片划分为多个电压域，不同域使用不同的供电电压。例如：
- CPU核心域：0.7V~1.2V
- I/O域：1.8V或3.3V
- 模拟域：1.2V或1.8V
每个电压域独立供电、独立控制，必要时可独立关断。
4.6 AVS：自适应电压调节
AVS（Adaptive Voltage Scaling，自适应电压调节） 是DVFS的进阶版本。AVS在芯片内部设置监控电路，实时感知工艺、电压、温度（PVT）的变化，在达到阈值后进行细粒度的电压调节。相比DVFS的“查表式”调节，AVS更加动态和精准。
五、电源管理的关键设计考量
5.1 上电时序（Power Sequencing）
SoC的不同模块对供电顺序有严格要求。例如，DDR控制器必须在DDR电源稳定之后才能开始初始化。如果上电时序错误，可能导致设备运行不稳定、性能下降，甚至永久性损坏。
PMU/PMIC需要精确控制各路电源的上电顺序、上升斜率和延迟时间。
5.2 电源完整性（Power Integrity）
随着芯片频率不断提高、电压不断降低，电源完整性成为日益严峻的挑战：
- IR Drop：电源网络上的电阻导致实际到达晶体管的电压低于标称值
- 电压纹波：开关转换器输出端的电压波动
- 电源噪声：来自相邻电路的耦合干扰
- 电流浪涌：模块突然唤醒时的大电流冲击
现代高性能芯片设计中，全集成电压调节器（FIVR） 正受到越来越多的关注——它将电压调节功能直接集成在芯片内部，实现高度本地化的电源输送，有效缓解电压跌落和电流浪涌问题。
六、先进工艺下的新挑战
6.1 漏电流成为主导功耗
随着工艺节点进入28nm以下，静态漏电流在总功耗中的占比急剧上升。在7nm、5nm等先进工艺中，即使芯片处于待机状态，漏电流也可能消耗可观功率。这对电源门控和漏电流管理提出了更高要求。
6.2 数字LDO（DLDO）的兴起
传统LDO是模拟电路，在先进工艺下面临设计复杂度高、难以工艺迁移等问题。数字LDO（DLDO） 采用数字逻辑实现稳压功能，具有以下优势：
- 易于工艺迁移
- 面积小
- 响应速度快
6.3 AI驱动与智能化
2025年以来，AI驱动的电源管理成为重要趋势。AI负载对供电提出了“瞬时大电流、高精度、高效率”的严苛要求，推动了高功率、多通道PMIC的发展。
与此同时，PMIC本身也在走向智能化——片上集成的最大功率点跟踪（MPPT） 算法可实时优化能量采集效率。
总结
芯片电源管理设计是一项从系统架构到晶体管级、从外部PMIC到内部PMU的系统工程。它既需要宏观的电源域规划和功耗策略，也离不开LDO、DC-DC、DVFS、电源门控等微观技术的支撑。
随着AI计算、物联网、汽车电子等应用的持续爆发，电源管理正从芯片的“幕后保障”走向“前台主角”——高集成度、低功耗、智能化已成为行业的主流需求。理解电源管理设计的核心逻辑，不仅是芯片设计工程师的必修课，也是每一位关注芯片技术演进者的必备视角。
一句话总结芯片电源管理：它不是简单地“给芯片通电”，而是让芯片 “按需用电” ——需要时全力以赴，空闲时分毫必省。
