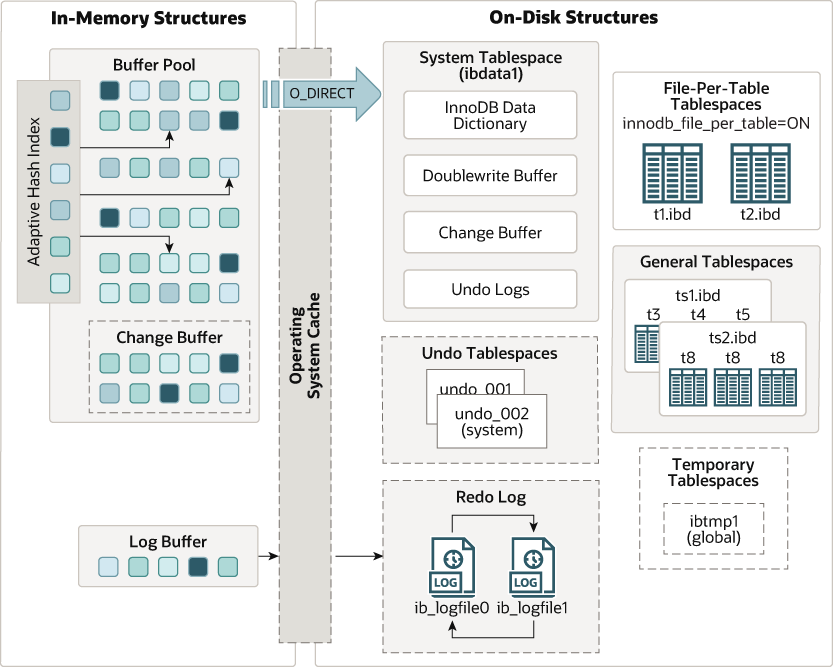

InnoDB 架构图 （MySQL 5.7）FROM：
https://dev.mysql.com/doc/refman/5.7/en/innodb-architecture.html

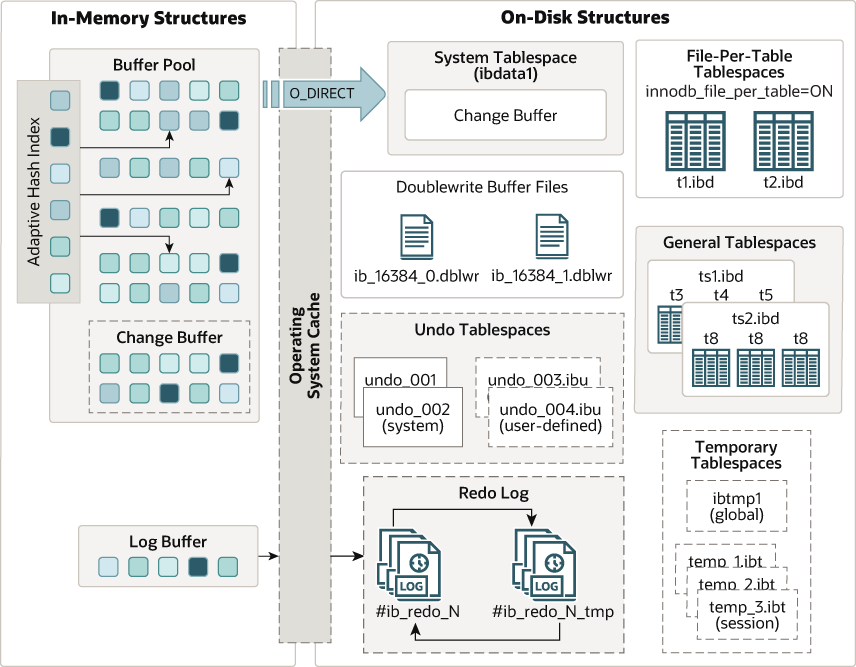

InnoDB 架构图 （MySQL 9.7）FROM：https://dev.mysql.com/doc/refman/9.7/en/innodb-architecture.html
2026 年 4 月 21 日：MySQL 9.7.0 LTS 发布，成为新的长期支持版本【Long-Term Support (LTS) 版本线】。
2. Change Buffer
Change Buffer（早期版本叫 Insert Buffer）在 InnoDB 架构中既有内存部分，也有磁盘部分。
| 对比项 |
MySQL 5.7 |
MySQL 9.7 |
| 支持索引类型 |
仅非唯一二级索引 |
二级索引 + 全文索引 + 空间索引 |
| innodb_change_buffering 默认值 |
all |
none |
| 合并调度机制 |
集中合并，易出现 IO 峰值 |
分时限流合并，IO 波动平缓 |
3. Log Buffer
| 对比项 |
MySQL 5.7 |
MySQL 9.7 |
| 默认内存大小 |
16MB |
64MB |
| 参数修改方式 |
只读，必须重启生效 |
支持 SET GLOBAL 在线动态调整 |
| 刷盘与缓存架构 |
固定刷盘策略，redo/undo 耦合 |
自适应刷盘，undo buffer 独立拆分 |
4. Adaptive Hash Index (AHI)
| 对比项 |
MySQL 5.7 |
MySQL 9.7 |
| 锁机制 |
全局单一锁 |
分区细粒度锁 |
| 默认分区数量 |
8 |
64 |
| 分区数修改权限 |
只读，无法在线修改 |
支持在线动态调整 |
| 索引管控粒度 |
全局统一开关 |
支持单表单独开启 / 关闭 |
| 缓存淘汰策略 |
基础热度判定 |
综合访问频率+ 最近访问时间的淘汰策略（先踢低热度 → 再踢中热度 → 尽量保留高热度） |
MySQL 5.7 磁盘结构：所有核心元数据都塞在系统表空间 ibdata1，导致空间不可回收、耦合度高。
MySQL 9.7 磁盘结构：模块化拆分，数据字典、Undo、临时表空间独立，新增 General Tablespaces。
对每一类简要做一个对比：
| 组件 |
MySQL 5.7 |
MySQL 9.7 |
| 数据字典DD |
在 ibdata1 + .ibd 文件，双份元数据（二边同步维护代价高） |
独立 Data Dictionary Tablespace，.ibd 不再存字典 |
| Undo |
默认在 ibdata1，空间不可收缩 |
独立 Undo Tablespaces，支持多个文件，在线收缩 |
| 临时表空间 |
单文件，性能差 |
多文件 InnoDB 临时表空间，支持事务和索引 |
| DoubleWrite Buffer |
必需，位于 ibdata1 |
Atomic I/O 替代，适配 NVMe |
| General Tablespaces |
不支持 |
新增，支持多表共享 |
