前言
本篇接上文继续对着色器语言规范进行讲解，本文的内容包括：分支和循环、着色器内置变量、函数、存储限定字、精度限定字、预处理指令等，接OpenGL ES着色器语言(GLSL ES)规范 ——上篇。
分支和循环
GLSL ES也支持分支循环相关的方法，用法与javascript几乎一致,为数不多的区别是GLSL ES中没有switch关键字，多了discard关键字
if、if-else
if、if-else过多时会影响着色器执行速度，应合理使用。
// 顶点着色器
const vertex = `
attribute vec4 aPosition;
varying vec4 vCoord
void main() {
vCoord = aPosition;
gl_Position = aPosition;
gl_PointSize = 10.0;
}
`
// 片元着色器
const fragment = `
precision highp float;
varying vec4 vCoord
void main(){
if (vCoord.x > 0.5) {
gl_FragColor = vec4(1.0,1.0,1.0,1.0);
} else {
gl_FragColor = vec4(0.0,0.0,0.0,1.0);
}
}
`
for
`
void main() {
for (int i = 0; i < 3; i++) {
sum += i
}
}
`
continue、break、discard
- continue表示终止当前循环并跳到下一个循环
- break表示终止当前循环并跳出整个循环
- discard只能出现在片元着色器中，表示终止处理当前片元跳到下一个片元
着色器内置变量
webgl中内置了一些变量可以直接在着色器中使用：
| webgl中的变量 | 类型 | 含义 |
|---|---|---|
| gl_PointSize | float | 绘制点时，正方形的边长 |
| gl_Position | vec4 | 顶点裁剪坐标值 |
| gl_FragColor | vec4 | 片元颜色值 |
| gl_FragCoord | vec2 | 片元在屏幕上的像素坐标 |
| gl_PointCoord | vec2 | 点渲染模式对应点像素坐标 |
函数
函数定义
函数的定义与C语言的样式很类似，注意除非定义函数时声明了void，否则函数必须有返回值，而且GLSL ES中的函数不允许递归调用（闭包）。
// 旋转函数
vec2 rotate(vec2 uv, float rotation, vec2 mid) {
return vec2(cos(rotation) * (uv.x - mid.x) + sin(rotation) * (uv.y - mid.y) + mid.x, cos(rotation) * (uv.y - mid.y) - sin(rotation) * (uv.x - mid.x) + mid.y);
}
// 使用该函数
vec2 rotateUv = rotate(vUv,3.14*0.25,vec2(0.5,0.5));
float rbga = 1.0-rotateUv.y;
gl_FragColor =vec4(rbga,rbga,rbga,1);
规范声明
如果函数在其定义前就先被使用也是可以的，这时候要提前对函数进行规范声明
//旋转函数声明
vec2 rotate(vec2, float, vec2)
// 旋转函数使用
vec2 rotateUv = rotate(vUv,3.14*0.25,vec2(0.5,0.5));
float rbga = 1.0-rotateUv.y;
gl_FragColor =vec4(rbga,rbga,rbga,1);
// 旋转函数定义
vec2 rotate(vec2 uv, float rotation, vec2 mid) {
return vec2(cos(rotation) * (uv.x - mid.x) + sin(rotation) * (uv.y - mid.y) + mid.x, cos(rotation) * (uv.y - mid.y) - sin(rotation) * (uv.x - mid.x) + mid.y);
}
webgl内置函数
webgl内部将一些常用的函数开放了出来，函数的返回类型取决于参数类型。
- 角度函数
| 名称 | 类型 | 含义 |
|---|---|---|
| radians() | float / vec | 角度转弧度 |
| degrees() | float / vec | 弧度转角度 |
- 三角函数
| 名称 | 类型 | 含义 |
|---|---|---|
| sin() | float / vec | 弧度的正弦值 |
| cos() | float / vec | 弧度的余弦值 |
| tan() | float / vec | 弧度的正切值 |
| asin() | float / vec | 反正弦值 |
| acos() | float / vec | 反余弦值 |
| atan() | float / vec | 反正切值 |
- 指数函数
| 名称 | 类型 | 含义 |
|---|---|---|
| pow(a,n) | float / vec | a的n次方 |
| exp(n) | float / vec | 自然底数e的n次方 |
| log(n) | float / vec | 以e为底n的对数 |
| exp2(n) | float / vec | 2的n次方 |
| log2(n) | float / vec | 以2为底的n的对数 |
| sqrt(n) | float / vec | 对n开平方 |
| inversesqrt(n) | float / vec | 对n开平方并取倒数 |
- 通用函数
| 名称 | 类型 | 含义 |
|---|---|---|
| abs(x) | float / vec | x的绝对值 |
| sign(x) | float / vec | x的绝对值，正数返回1.0，负数返回-1.0，否则返回0.0 |
| floor(x) | float / vec | 向下取整 |
| ceil(x) | float / vec | 向上取整 |
| fract(x) | float / vec | 获取小数部分 |
| mod(x,y) | float / vec | 返回x/y的模 |
| max(x,y) | float / vec | 返回x和y中的较大值 |
| clamp(x,minVal,maxVal) | float / vec | 将一个值限制在一个上限和下限之间,min(max(x, minVal), maxVal) |
| mix(x,y,r) | float / vec | 线性内插，mix(x,y,r) = (1-r)*x +yr |
| step(edge,a) | float / vec | 阶梯函数，a<edge返回0.0，否则返回1.0 |
| smoothstep(edge1,edge2,a) | float / vec | 艾米内内插步进，a<edge1返回0.0，a>edge2返回1.0，edge2>a>edge1返回艾米内插值结果 |
- 几何函数
| 名称 | 类型 | 含义 |
|---|---|---|
| length(v) | float | 矢量v的长度 |
| distance(p0,p1) | float | 返回p0和p1之间的距离 |
| dot(x,y) | float | 返回x和y之间的内积/点乘 |
| cross(x,y) | vec | 返回x和y之间的外积/叉乘 |
| normalize(x) | float/vec | 向量归一化为单位向量 |
| faceforward(N,I,Nref) | float/vec | 法向量反向 |
| reflect(I,N) | float/vec | 根据入射向量I和表面法向量N（单位向量）计算反射向量 |
| refract(I,N,eta) | float/vec | 根据入射向量I和表面法向量N（单位向量）,折射率eta计算折射向量 |
- 矩阵函数
| 名称 | 类型 | 含义 |
|---|---|---|
| matrixCompMult(mat1, mat2) | mat2/mat3/mat4 | 矩阵对应位置上的元素相乘，返回新的矩阵 |
- 矢量函数
| 名称 | 类型 | 含义 |
|---|---|---|
| lessThan(vec1, vec2) | bvec2/bvec3/bvec4 | 逐分量比较vec1 < vec2 是否成立 |
| lessThanEqual(vec1, vec2) | bvec2/bvec3/bvec4 | 逐分量比较vec1 <= vec2 是否成立 |
| greaterThan(vec1, vec2) | bvec2/bvec3/bvec4 | 逐分量比较vec1 > vec2 是否成立 |
| greaterThanEqual(vec1, vec2) | bvec2/bvec3/bvec4 | 逐分量比较vec1 >= vec2 是否成立 |
| equal(vec1, vec2) | bvec2/bvec3/bvec4 | 逐分量比较vec1 = vec2 是否成立 |
| notEqual(vec1, vec2) | bvec2/bvec3/bvec4 | 逐分量比较vec1 != vec2 是否成立 |
| any(vec) | bool | vec任意分量为true,返回true |
| all(vec) | bool | vec全部分量为true,返回true |
| not(vec) | bool | 逐分量取补 |
- 纹理查询函数
sampler2D: 使用纹理坐标coord,从当前绑定到sampIer的二维纹理中读取相应的纹素。对于投影版本(带有Poj的),纹理坐标将从cood的最后一个分量中解析出来,而vec4类型的 coord的第3个分量将被忽略。参数bias只可在片元着色器中使用,它表示在sampIer是 MIPMAP纹理时,加在当前 lod上的值。如下：
| 名称 | 类型 |
|---|---|
| texture2D(sampler2D sampler,vec2 coord) | vec4 |
| texture2D(sampler2D sampler,vec2 coord,float bias) | vec4 |
| texture2DProj(sampler2D sampler, vec3 coord) | vec4 |
| texture2DProj(sampler2D sampler,vec3 coord, float bias) | vec4 |
| texture2DProj(sampler2D sampler,vec4 coord) | vec4 |
| texture2DProj(sampler2D sampler,vec4 coord, float bias) | vec4 |
| texture2DLod(sampler2D sampler,vec2 coord, float lod) | vec4 |
| vec4 texture2DProj(sampler2D sampler,vec4 coord, float bias) | vec4 |
| texture2DProjLod(sampler2D sampler,vec3 coord, float lod) | vec4 |
| texture2DProjLod(sampler2D sampler,vec4 coord, float lod) | vec4 |
samplerCube: 使用纹理坐标coord，从绑定到sampler的立方体纹理中读取响应纹素。coord的方向可用来指定立方体纹理的表面。如下：
| 名称 | 类型 |
|---|---|
| textureCube(samplerCube sampler, vec3 coord) | vec4 |
| textureCube(samplerCube sampler, vec3 coord, float bias) | vec4 |
| textureCubeLod(samplerCube sampler,vec3 coord, float lod) | vec4 |
存储限定字

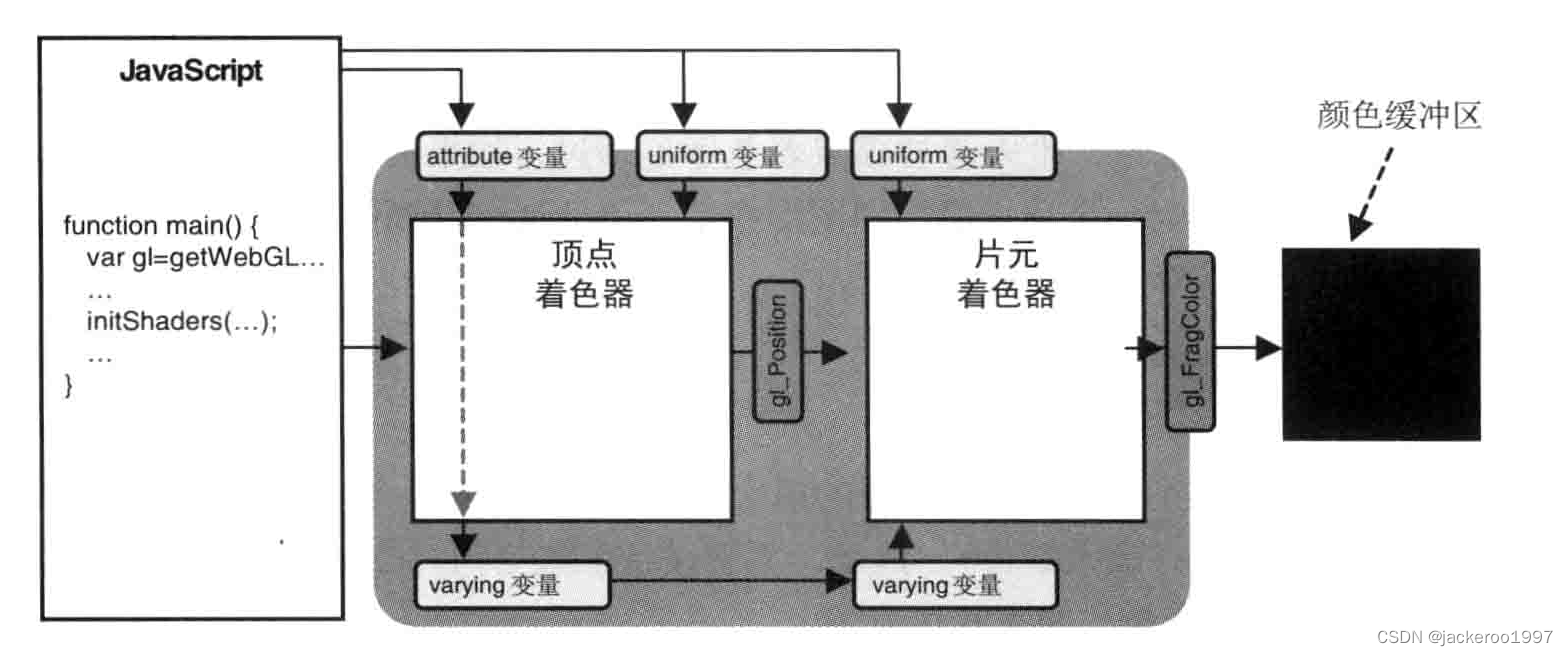

在GLSL ES中，会经常使用attribute、uniform、varying来传递变量
const
首先来讲一下const变量，const代表一个不能改变的值，使用const时，需要同时对变量进行声明和初始化
const float PI 3.14;
const vec4 red (1.0, 0.0, 0.0, 1.0);
attribute
attribute变量只能在顶点着色器中使用，它是一个全局变量，被用来表示接收顶点信息。
attribute vec3 position; // 存储坐标信息
attribute vec2 uv; // 贴图坐标
attribute vec4 a_Color // 颜色
uniform
uniform变量既可以在顶点着色器中使用，也可以在片元着色器中使用，它也是一个全局变量，可以是除了数组与结构体的任何类型，在顶点着色器和片元着色器定义了同名uniform变量时会被二者共享，即会被所有顶点和片元共用，它可以被用来存储变换矩阵，时间纹理这种影响所有顶点的信息。
uniform mat4 modelMatrix; // 模型转换矩阵
uniform mat4 viewMatrix; // 视图矩阵
uniform mat4 projectionMatrix; // 投影矩阵
uniform float uTime; // 时间
varying
varying它也是一个全局变量，与uniform和attribute不同的是：他不是将javascript中的信息传给着色器,使用时必须同时在顶点着色器和片元着色器中定义同名同类型的varying变量，它的作用是把顶点着色器的数据传递给片元着色器，举例：
在顶点着色器，使用varying定义一个变量v_uv,它是二维向量类型，用它获取每个点的uv坐标
varying vec2 v_uv;
void main() {
v_uv = uv;
···
}
在片元着色器中接收来自顶点着色器中的uv信息,并把它作为rbga中的前俩个值
varying vec2 v_uv;
void main() {
gl_FragColor = vec4(v_uv, 0.0, 1.0);
}
精度限定字
在GLSL中需要指定精度以提高运行效率，减少内存损耗，顶点着色器默认指定高精度，片元着色器需手动指定。可以在开头指定以下三个之一。
precision lowp float;
precision mediump float;
precision highp float;
预处理指令
GLSL ES支持预处理指令。预处理指令用来在真正编译之前对代码进行预处理，都以井号（#）开始。GLSL ES提供了三种预处理指令。
- #if
#if 条件表达式
If 条件表达式为真，执行这里
#endif
- #ifdef
#ifdef 某宏
如果定义了某宏，执行这里
#endif
- #ifndef
#ifdef 某宏
如果没有定义某宏，执行这里
#endif
宏的定义使用关键字 #define，解除宏定义使用 #undef
举例：
#define PI 3.1415926
#ifdef PI
precision highp float
#endif
总结
分支和循环
- if、if-else
- for
- continue、break、discard
着色器内置变量
函数
- 函数定义
- 规范声明
- webgl内置函数
存储限定字
- const
- attribute
- uniform
- varying
精度限定字
预处理指令
