本篇测评由电子工程世界的优秀测评者“HonestQiao ”提供。

此次的板卡测试，是米尔MYD-J1028X开发板的高速网络数据传输测试体验。

01

本次测试的主角

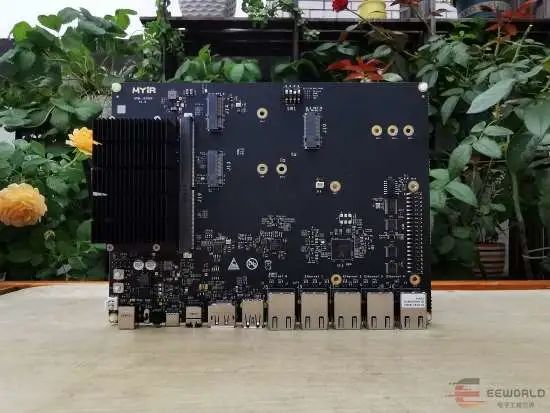

米尔MYD-J1028X开发板提供了5个超级给力的最高支持千兆网络接口，具体如下：

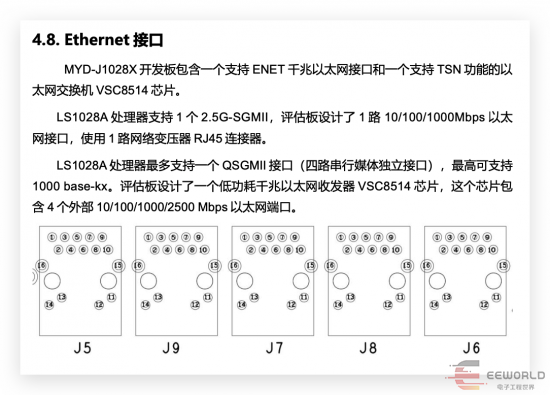

通过查看官方的手册，也可以详细了解：

今天，我们就借助工具，对网络进行一些实际测试，看看实际效果到底如何。

02

测试前的准备

首先，说一下我这边的测试环境：

1. 米尔MYD-J1028X开发板

2. MacBookPro笔记本：两个UB3.0千兆有线网卡

3. ThinkPad笔记本：内置Intel千兆网卡

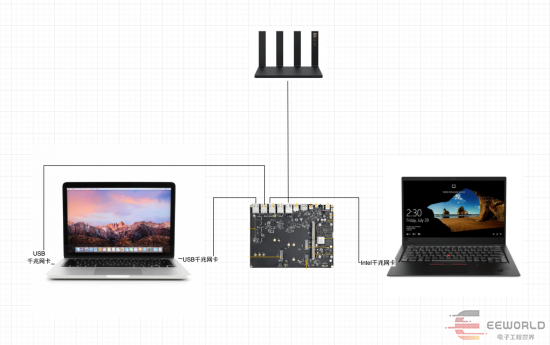

规划连线如下：

为了得到最理想的测试速度，笔记本和开发板之间，直接连接，不经过第三方。

测试的计划内容包括：

  1. 单网口，http下载速度测试

  2. 单网口，多进程nc并发数据传输测试

  3. 多网口，多进程nc并发输出传输测试

  4. 多网口，多进程http下载速度测试

  5. 多机多网口，http下载速度测试

03

测试前先来做“连连看”

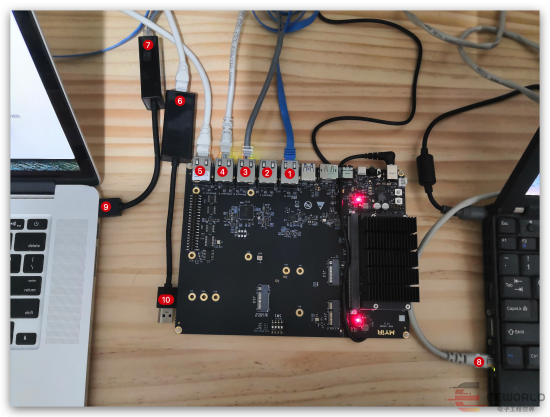

实际连线如下：

具体的连线关系：

  • 1连接到上级路由器

  • 2留空

  • 3连接到7，即MacBookPro的USB千兆网卡1

  • 4连接到8，即ThinkPad的Intel千兆网卡

  • 5连接到6，即MacBookPro的USB千兆网卡2

  • 9为USB千兆网卡1的USB，连 MacBookPro

  • 10为USB千兆网卡2的USB，连 MacBookPro

米尔MYD-J1028X开发板系统的各网口地址对应的设备和IP地址信息如下：

  • 1-eno0：192.168.1.237，为上级路由器通过DHCP分配的地址

  • 2-eth1：10.10.11.11

  • 3-eth2：10.10.12.12

  • 4-eth3：10.10.13.13

  • 5-eth4：10.10.14.14

设置eth1~4的地址使用如下的命令：





  •
    sudo ifconfig eth1 10.10.11.11 netmask 255.255.255.0

    •

  •
    sudo ifconfig eth2 10.10.12.12 netmask 255.255.255.0

    •

  •
    sudo ifconfig eth3 10.10.13.13 netmask 255.255.255.0

    •

  •
    sudo ifconfig eth4 10.10.14.14 netmask 255.255.255.0

    •

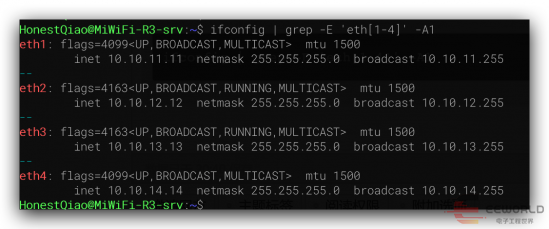

设置完成后，查看设置情况：


ifconfig | grep -E 'eth[1-4]' -A1





具体结果如下：

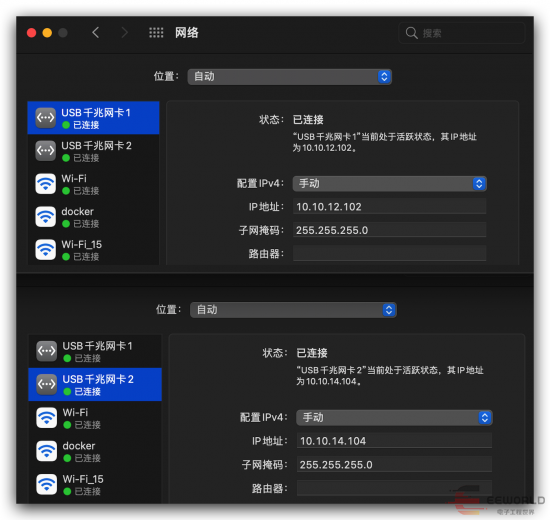

然后，在MacBook Pro上，设置2块USB千兆网卡对应的IP地址：

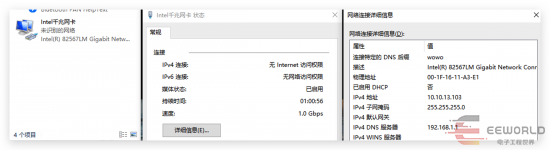

以及ThinkPad的Windows系统中Intel千兆网卡的IP地址：

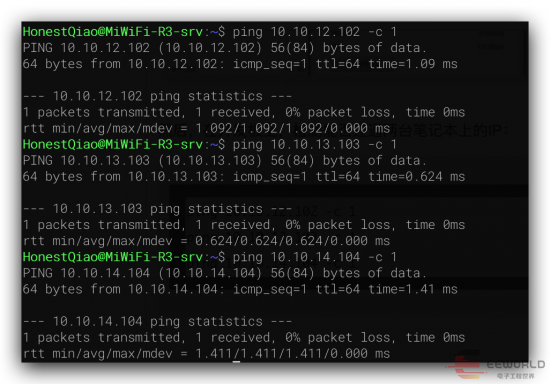

然后，在开发板上，检测能否连通两台笔记本上的IP：






  •
    ping 10.10.12.102 -c 1

    •

  •
    ping 10.10.13.103 -c 1

    •

  •
    ping 10.10.14.104 -c 1

    •





显示如下表示全部连通：

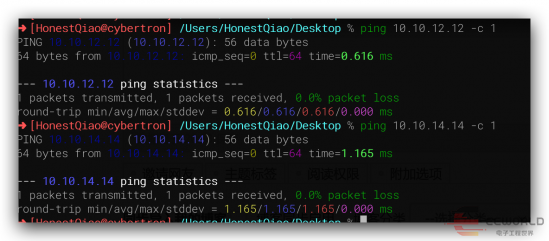

在MacBook Pro和ThinkPad上，也用命令检查一下对应开发板连接网口的IP是否连通正常：








一切连通妥当，就可以开始准备测试了。








04


安装调试好要用到的测试工具


首先，在开发板上，安装4款软件：






  •
    sudo apt install nginx

    •

  •
    sudo apt install bmon

    •

  •
    sudo apt install axel

    •

  •
    sudo apt install pv

    •

  •

    •





  •
    nginx用于提供web服务

    •

  •
    bmon用于提供网络情况监测

    •

  •
    axel用于多线程下载

    •

  •
    pv实时监控管道数据流量

    •







为了达到最好的性能，我们需要修改一下nginx的配置，关闭日志，并使用/dev/shm内存文件系统提供文件服务。


修改nginx的主配置文件：/etc/nginx/nginx.conf，具体涉及到的设置项如下：








  •
    user www-data;

    •

  •
    worker_processes auto;

    •

  •
    worker_cpu_affinity auto 11;

    •

  •

    •

  •
    pid /run/nginx.pid;

    •

  •
    include /etc/nginx/modules-enabled/*.conf;

    •

  •

    •

  •
    events {


    •

  •
    worker_connections 1024;

    •

  •
    # multi_accept on;

    •

  •
    }

    •

  •

    •

  •
    http {


    •

  •
    #...

    •

  •
    keepalive_requests 100000;

    •

  •

    •

  •
    #...

    •

  •
    access_log off;

    •

  •
    #access_log /var/log/nginx/access.log;

    •

  •
    #error_log /var/log/nginx/error.log;

    •

  •
    error_log /dev/null;

    •

  •
    #...

    •

  •
    }

    •





修改nginx默认站点/etc/nginx/sites-enabled/default 配置：






  •
    #root /var/www/html;

    •

  •
    root /dev/shm;

    •

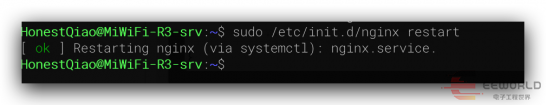

修改完成后，就可以启动nginx了：




再写入基本测试内容到/dev/shm/index.html：






  •
    echo hello > /dev/shm/index.html

    •

  •

    •

  •
    curl http://10.10.12.12/

    •

  •
    # 应返回 hello

    •







05


单网口，http下载速度测试

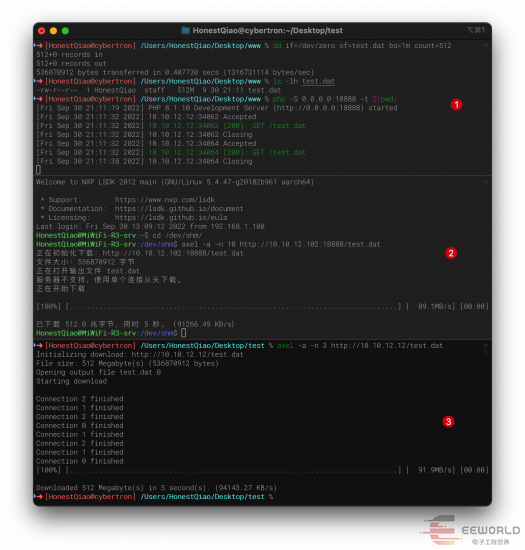

现在，我们就可以做一个基本的文件下载测试了：








  1.
    在macOS上，使用dd指令，生一个512M的数据文件test.dat，并使用php提供随手web服务

    2.

  2.
    在开发板上，使用axel，下载macOS上面的数据文件，保存到/dev/shm内存文件系统

    3.

  3.
    在macOS上，使用axl下载开发板上的test.dat文件

    4.





从上述结果可以看到，macOS上php提供的随手web服务，不支持多线程下载，但单线程下载速度，能达到89.1MB/s


而在开发板上，nginx提供的web服务，支持多线程下载，3个线程，下载速度可以达到91.9MB/s

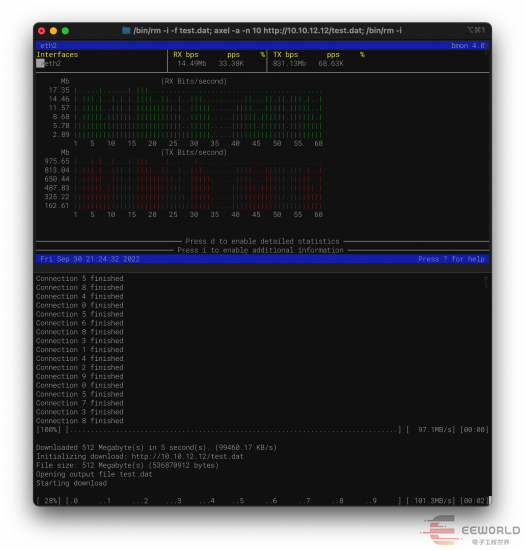

下载都正常后，现在试用bmon指令，监控实时网络速度：








具体指令如下：






  1.
    开发板：bmon -bp eth2

    2.

  2.
    macOS：axel -a -n 10 http://10.10.12.12/test.dat

    3.





经过多次下载，最高带宽可以达到975.65MBits/s，速度相当可以。




06


单网口，多进程nc并发数据传输测试


上面测试的相互下载的速度，下面再测试一下，通过nc命令，往开发板上传送数据的情况。








  •
    # macOS执行：分别在三个窗口执行

    •

  •
    pv /dev/random | nc -l 10.10.12.102 2345

    •

  •
    pv /dev/random | nc -l 10.10.12.102 2346

    •

  •
    pv /dev/random | nc -l 10.10.12.102 2347

    •

  •

    •

  •

    •

  •
    # 开发板执行：分别在三个终端执行

    •

  •
    sudo nc 10.10.12.102 2345 > /dev/null

    •

  •
    sudo nc 10.10.12.102 2346 > /dev/null

    •

  •
    sudo nc 10.10.12.102 2347 > /dev/null

    •







上述命令，表示从macOS上的/dev/random生成随机数据，然后使用nc，通过网络，发送到开发板的/dev/null空设备中去。


这样做的好处是，不操作io设备，性能不受其他原因影响，而且数据随机，写入到/dev/null也永远写不满，不占用实际磁盘空间。


你甚至可以让它自己跑三天三夜，看看网络是否稳定。

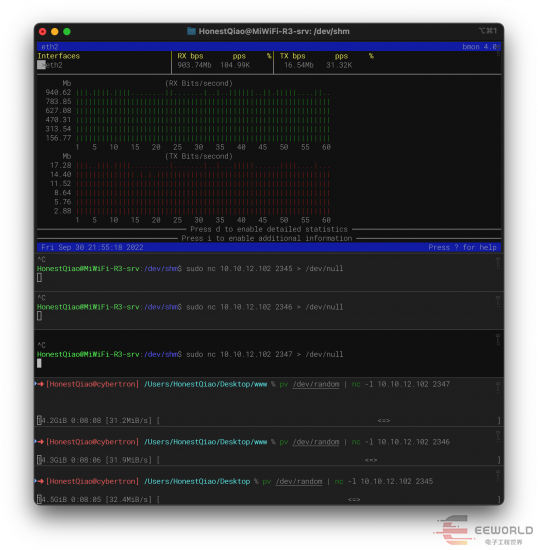

下面是实际测试的结果：








我用了三个nc通道，并行进行数据的传输。最高传输带宽，可以达到940.62MBits/s，速度还是非常理想的。




07


多网口，多进程nc并发输出传输测试


之前测试的是针对一个网口的测试，现在测试同时对eth2、eth4进行数据传输测试：

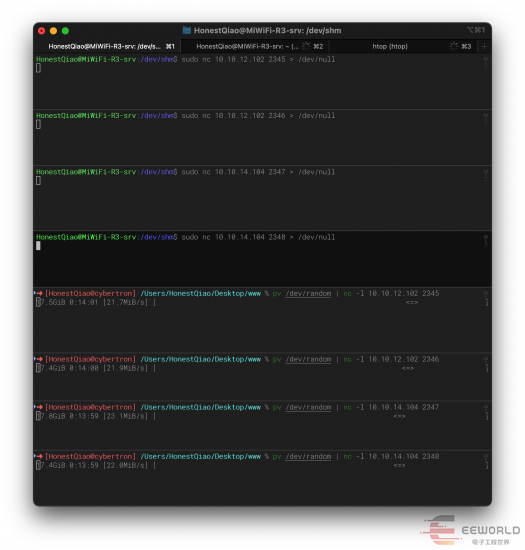

先启动四个nc数据传输进程：








针对eth2、eth4的连接，各起两个，注意要确保对应关系。

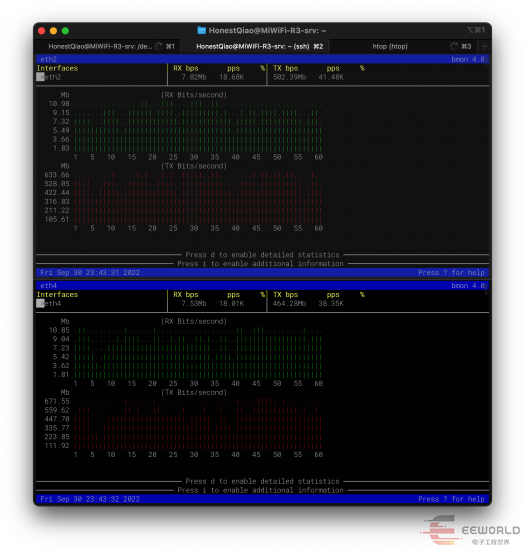

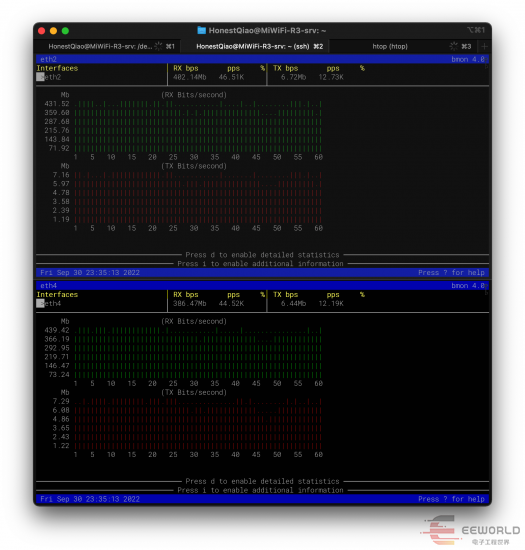

然后，通过bmon查看当前网络带宽情况：






合并起来的最高带宽，为870MBits/s。

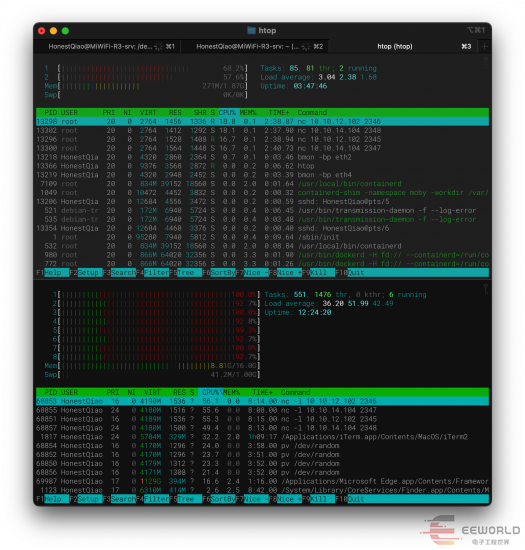

再看一下开发板的负载情况和macOS的负载情况：






可以看到，开发板上跑了4个接收进程，CPU并未占满。


而macOS上跑了4个发送进程，结果把CPU都拉得满满的。






08


多网口，多进程http下载速度测试


上面是使用nc进行数据传输，下面我们再使用axel通过nginx下载数据，看看带宽使用情况如何。

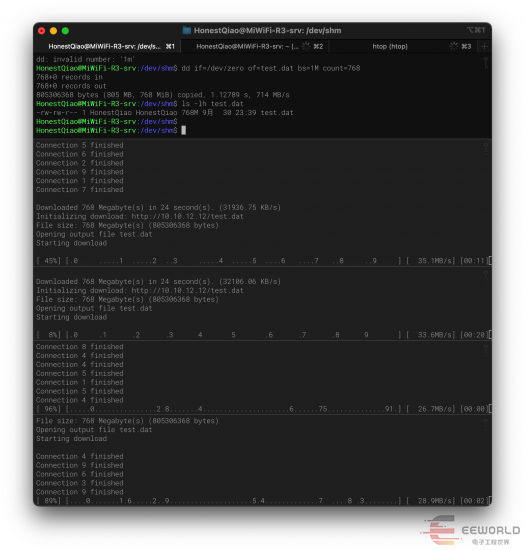

上面的过程，是现在开发板上，使用dd生成一个728M大小的测试文件。




然后在macOS上面，针对不同网口的ip，进行http下载测试。

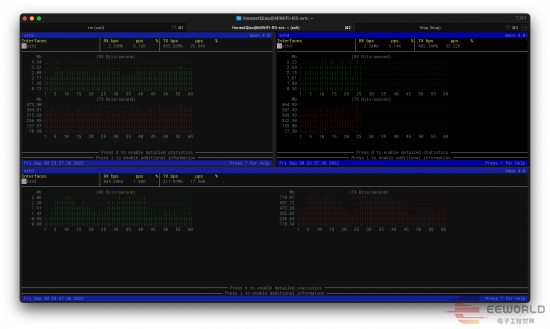

测试过程中，再次通过bmon查看当前网络带宽情况：






这次的网络带宽使用更加充分，合并计算，可以达到1000MBits/s了。

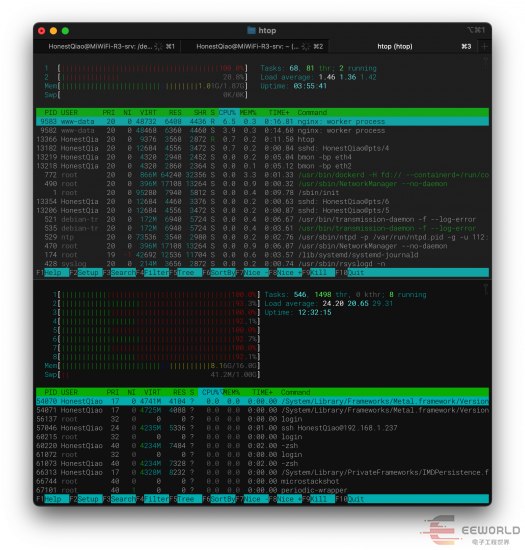

在测试过程中，我们也在看一下系统负载情况：




开发板上的nginx跑满了一个cpu，而macOS上的cpu则都跑满了。






09


多机多网口，http下载速度测试


现在要试一下，同时在macOS和Windows下载情况如何。

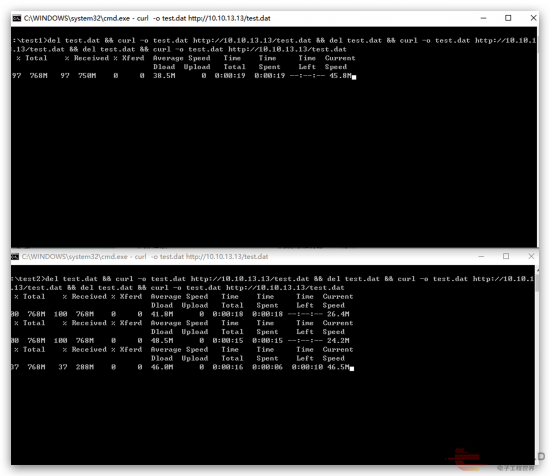

先到ThinkPad的windows系统，使用curl命令，开两个进程下载测试，结果如下：








合并的结果，能达到90MB/s。






然后，在macOS上面，分别使用cur从连接的两个网卡的ip下载数据，在windows上面，同样开两个curl进程下载：








  •
    # macOS执行：开两个命令行执行

    •

  •
    curl -o test1.dat http://10.10.12.12/test.dat

    •

  •
    curl -o test2.dat http://10.10.14.14/test.dat

    •

  •

    •

  •
    # windows执行：开两个命令行执行

    •

  •
    curl -o test3.dat http://10.10.13.13/test.dat

    •

  •
    curl -o test4.dat http://10.10.13.13/test.dat

    •





测试过程中， 可以看到，多个网口同时使用，带宽的使用，将更加的充分。






总的来说，米尔MYD-J1028X开发板的千兆网络接口，非常的给力，在高速网络通信中，是强有力的保证。
